在工業生產中，橡膠傳送帶作為物料輸送的核心部件，其厚度直接影響設備運行安全與使用壽命。傳統接觸式測量易損傷材料表面，而超聲波測厚儀憑借非破壞性、高精度特性，成為橡膠制品檢測的理想工具。本文以宇時先鋒 UM-5DL型號超聲波測厚儀為例，結合實際操作場景，解析其測量橡膠傳送帶厚度的技術要點。

一、設備原理與核心參數

超聲波測厚儀通過發射高頻聲波并接收反射信號，計算聲波在材料中的傳播時間，結合已知聲速值換算厚度。針對橡膠材料，設備測量被測物前需要校準橡膠聲速（如左上角V=1583m/s），該數值反映聲波在橡膠中的傳播速度。儀器顯示屏同步呈現A掃描（A-Scan）波形圖與厚度數據（如6.75mm）。

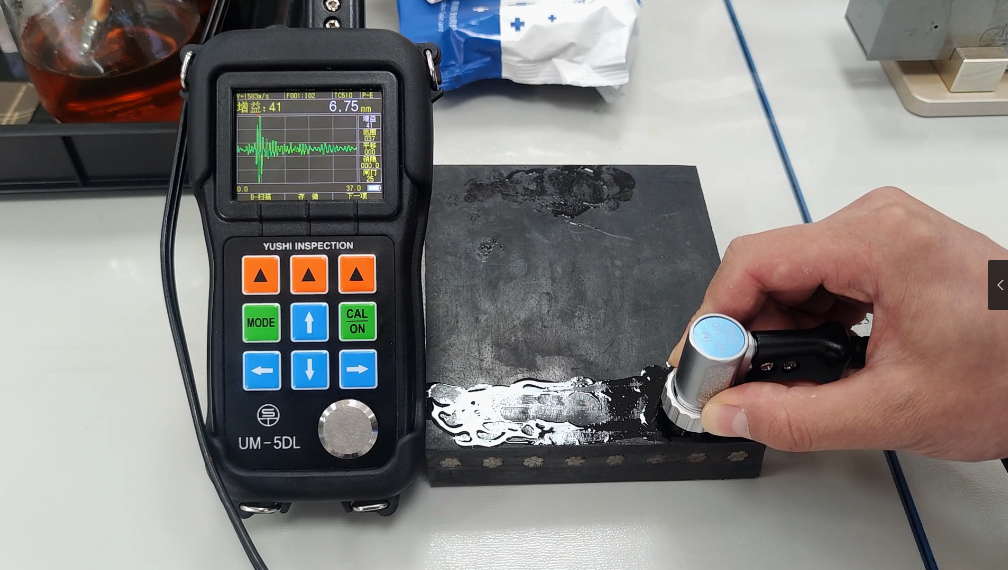

圖一 橡膠表面到鐵絲的距離

二、標準化測量流程

 · 校準準備：使用標準試塊對儀器校準，確認儀器與探頭匹配正常。

 · 耦合劑涂抹：在探頭與傳送帶接觸面均勻涂抹甘油或?qū)Ｓ民詈蟿?，排除空氣間隙干擾。

 · 垂直貼合：手持探頭緊貼橡膠表面（如圖示操作），保持壓力穩定。

 · 數據讀?。捍ㄐ螆D穩定后，屏幕顯示實時厚度值，短按中間▲鍵可存儲測量厚度值，長按中間▲鍵可存儲測量厚度值+A掃描波形圖。

三、橡膠材料測量難點突破

橡膠的彈性與聲衰減特性對測量提出挑戰：

 · 聲速補償：普通橡膠聲速（約1000-1700m/s）遠低于金屬，需提前進行聲速校準（通過儀器 點校準儀器自動反求出橡膠的聲速值），避免厚度計算偏差。

 · 增益優化：通過調節增益（如圖中增益41）增強回波信號，解決橡膠表面粗糙導致的信號衰減  問題。

 · 多點校驗：沿傳送帶寬度方向選取5-7個測點，對比數據一致性，識別局部磨損區域。

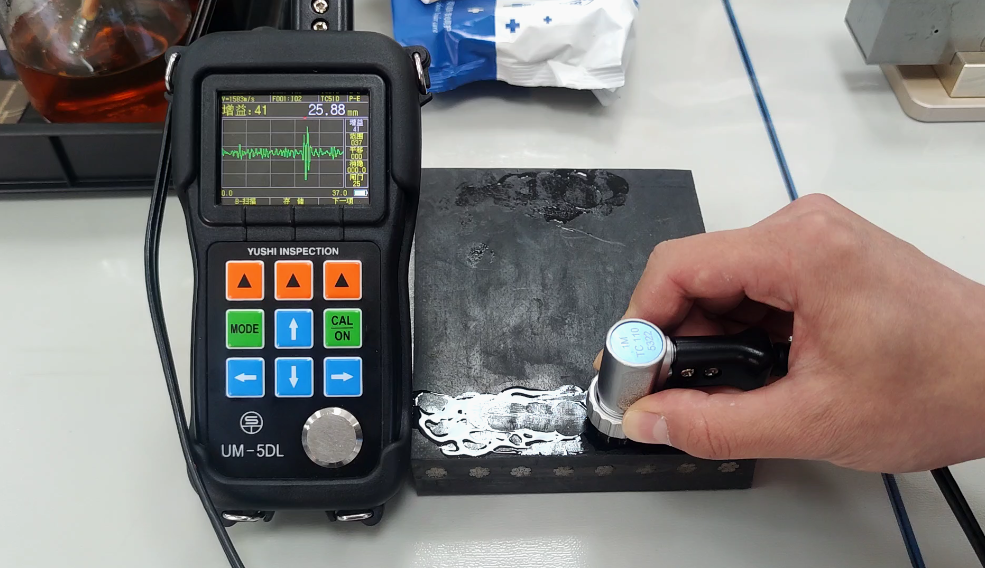

圖二 測量整體橡膠厚度值

四、技術優勢與應用場景

相較于傳統卡尺測量，超聲波測厚儀具備三大優勢：

 · 無損檢測：無需破壞材料結構，延長傳送帶使用壽命。

 · 實時監測：配合波形圖分析，可識別內部分層或氣泡缺陷。

 · 數據追溯：存儲測量記錄（如圖中F001:102編號），為設備維護提供依據。

該技術廣泛應用于礦山、港口、物流等行業的橡膠傳送帶檢測，亦可擴展至輪胎、密封件等橡膠制品的質量控制。

結語

通過精準設定聲速參數、規范操作流程，超聲波測厚儀可實現橡膠傳送帶厚度的毫米級檢測。如圖中UM-5DL設備所示，其智能化界面與數據管理功能，正推動工業檢測向高效化、數字化方向演進。企業可依托該技術建立預防性維護體系，降低設備故障率，提升生產安全性。
