隨著汽車輕量化趨勢的推進，塑料配件在車身結構中的占比逐年提升。從保險杠、儀表盤到內飾件，塑料材質的厚度直接影響零部件的強度、耐久性及安全性。超聲波測厚儀作為一種非破壞性檢測工具，憑借其高精度與便攜性，已成為汽車制造與質檢環節的關鍵設備。

一、超聲波測厚儀的工作原理
超聲波測厚儀通過發射高頻聲波并接收其反射信號來測量材料厚度。當探頭接觸被測物體表面時，聲波穿透材料并在底面反射，設備通過計算聲波往返時間與材料聲速的乘積，得出精確厚度值。針對塑料材質，需預先輸入對應聲速參數（如聚丙烯約2300m/s，聚碳酸酯約2250m/s），以確保測量準確性。

準備工具：

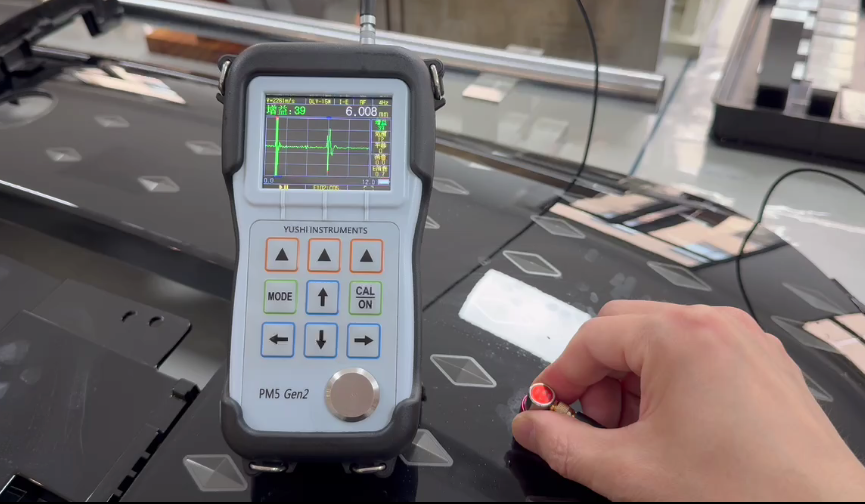

 · PM5Gen2超聲波測厚儀

 · 15MHz探頭一個

 · 耦合劑

二、汽車塑料配件檢測的核心場景

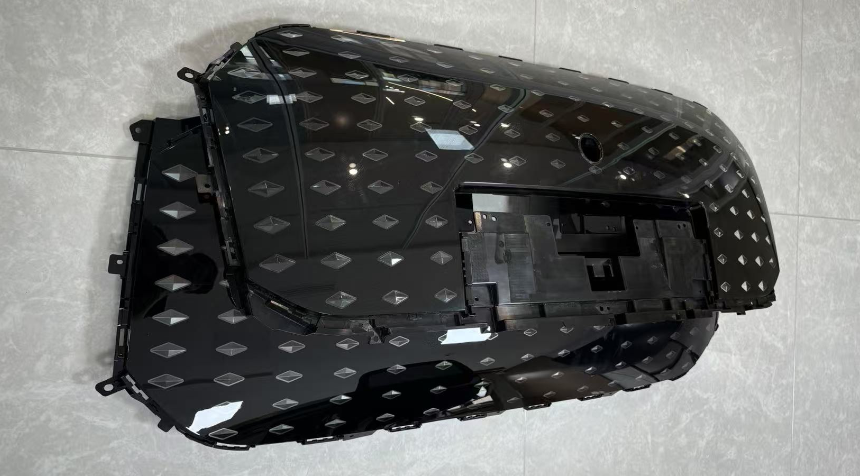

1. 保險杠外板：作為車身覆蓋件，保險杠需兼顧抗沖擊性與輕量化。超聲波測厚儀可快速檢測注塑成型后的局部厚度差異，避免因壁厚不均導致的結構弱點。

2. 門內飾板：多層復合結構的門板需控制表皮與骨架間距，超聲波技術可穿透表面紋理，直接獲取層間厚度數據。

3. 發動機周邊件：如進氣歧管、風扇罩等耐高溫部件，需在長期熱循環中保持尺寸穩定。測厚儀可定期監測材料熱老化后的厚度變化，預防性能衰減。

三、標準化檢測流程

1. 表面處理：清除被測區域油污、脫模劑，使用耦合劑（如甘油）填充探頭與材料間的空氣間隙，減少聲波損耗。

2. 校準驗證：用已知厚度的樣件邊緣進行設備校準，確保誤差范圍≤0.02mm。

3. 多點采樣：在配件關鍵區域（如連接孔位、弧面過渡處）布置測點，每個部位至少測量3次取平均值，記錄坐標與數值。

4. 數據分析：將數據導入質檢系統，生成厚度分布云圖，自動標注超差區域（如紅色警示±0.1mm偏差）。

5.


四、技術優勢與行業價值
相較于卡尺、千分尺等接觸式工具，超聲波測厚儀具備三大核心優勢：

• 非破壞性：無需破壞配件結構即可穿透涂層檢測，適用于成品抽檢；

• 高適應性：可測量復雜曲面（如波紋狀飾條）、微小區域（直徑≥5mm的圓柱件）；

• 數據追溯：支持藍牙傳輸至MES系統，實現檢測結果與生產批次的關聯分析。

五、操作注意事項

1. 避免在材質不均區域（如玻璃纖維增強塑料的纖維堆積處）檢測，以防聲波散射導致誤差；

2. 低溫環境下（＜10℃）需預熱設備10分鐘，防止探頭晶片性能波動；

3. 對透明或高光潔度塑料（如PC燈罩）檢測時，需使用低粘度耦合劑防止光學畸變。

結語
超聲波測厚儀通過精準量化塑料配件的厚度參數，為汽車輕量化設計提供了可靠的質量保障。隨著材料科學與檢測技術的融合，未來該設備將集成AI算法，實現缺陷自動識別與壽命預測，進一步推動汽車制造業的智能化轉型。
