一、測量原理

超聲波測厚儀通過發射高頻率脈沖信號，穿透涂層并反射回探頭，利用超聲波在涂層與基層界面處的反射時間差計算涂層厚度。適用于非鐵磁材料（如混凝土、玻璃纖維等）表面的涂層（如油漆等非金屬）測量、鐵磁性表面的鐵磁性涂層厚度測量、非鐵磁性表面導電性涂層厚度測量等。

二、操作步驟

1. 校準儀器

零點調整：
開機后，根據說明書調整儀器參數，并校正儀器探頭零點及聲速。

精度驗證：
使用標準試片（厚度已知）驗證儀器精度，確保誤差在允許范圍內。

2. 涂抹耦合劑

在混凝土表面均勻涂抹耦合劑（如專用超聲波耦合劑），確保探頭與表面良好接觸，減少信號衰減。

3.測量操作

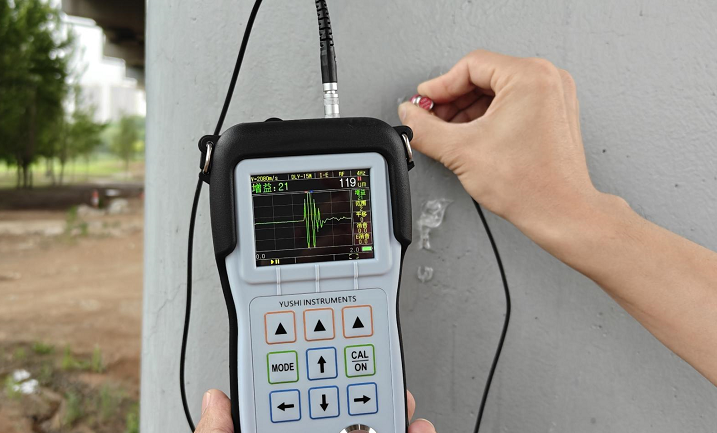

探頭放置：
將探頭垂直壓緊在涂層表面，避免傾斜或滑動。

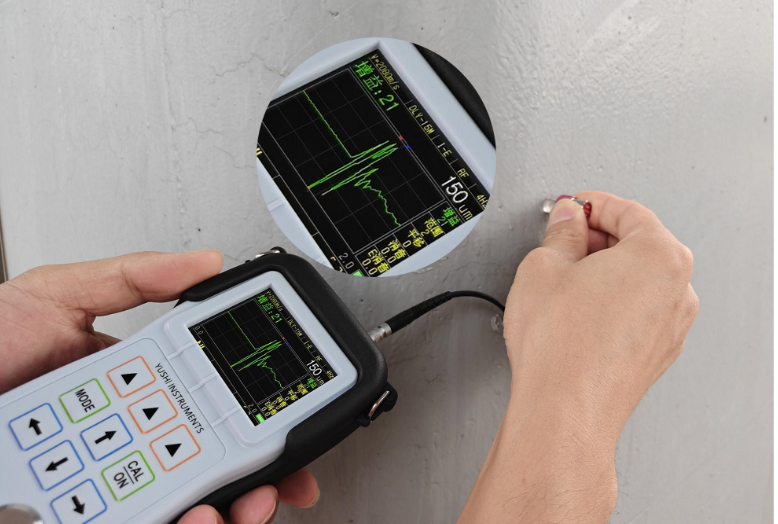

讀取數據：
待數據呈白色后代表測量值穩定，即可讀取厚度值，此時的數值為混凝土的表面涂層

三、操作要點

1.校準：測量前需進行儀器測試標準片，確保精度。

2.布點：無損檢測：每100cm2不少于3個測點。

3.環境條件：表面狀態：測量前需保證被測表面無灰塵、油污，以免影響測量數值。

4.數據記錄：

記錄每測點厚度，計算平均值、最小值及80%測點達標情況。

存儲的厚度值導入到電腦中并形成文件，方便后續查找。

四、質量要求

1.厚度：

平均厚度≥設計值。

80%測點厚度＞設計值。

最小厚度≥80%設計值。

2.外觀：無裂紋、氣泡、剝落等缺陷。

五、設備選型建議

超聲波測厚儀：適用于大多數混凝土涂層，推薦宇時先鋒的PM系列超聲波測厚儀（如PM5Gen3超聲波測厚儀、PM6超聲波測厚儀、PM9超聲波測厚儀、PM10超聲波測厚儀等）。

七、結論

超聲波測厚儀是測量混凝土表面涂層的首選無損檢測方法，操作簡便且效率高。通過正確校準、布點及數據處理，可確保測量結果的準確性。設備選型需綜合考慮精度、價格及使用場景，國產高精度型號（如宇時先鋒PM5Gen3超聲波測厚儀）已能滿足大多數工業需求。
