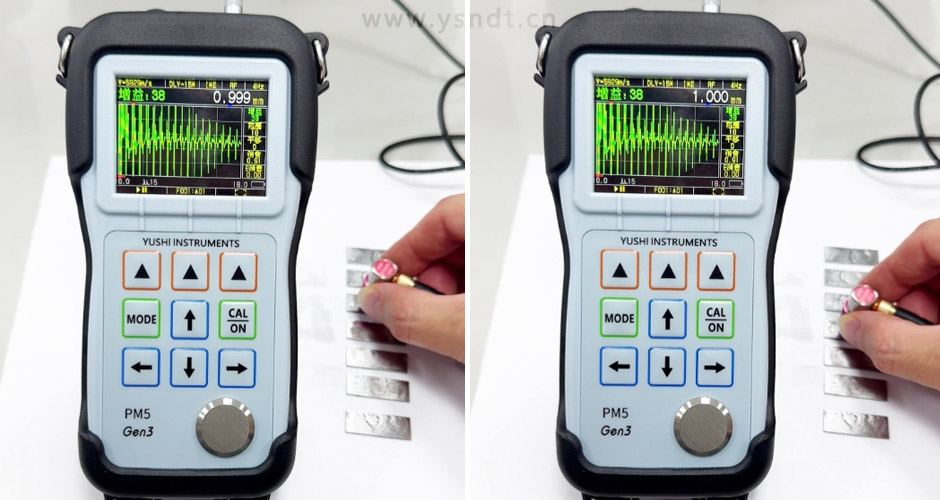

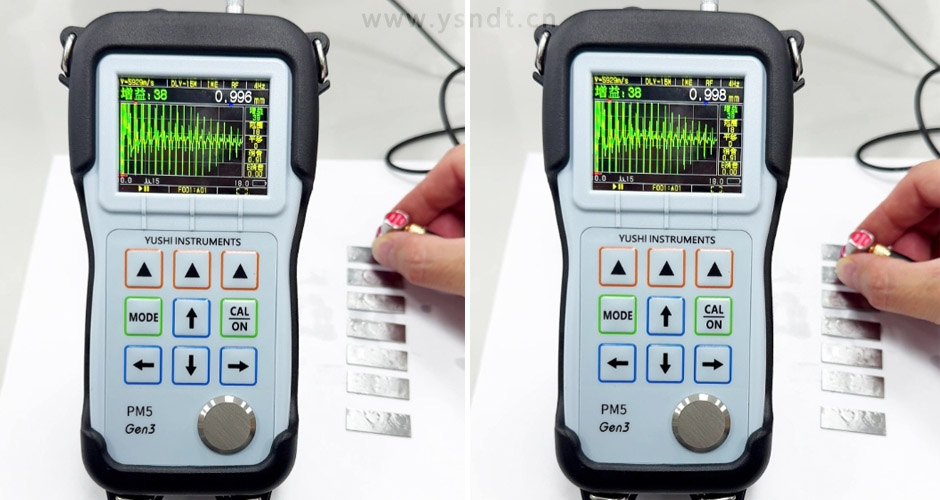

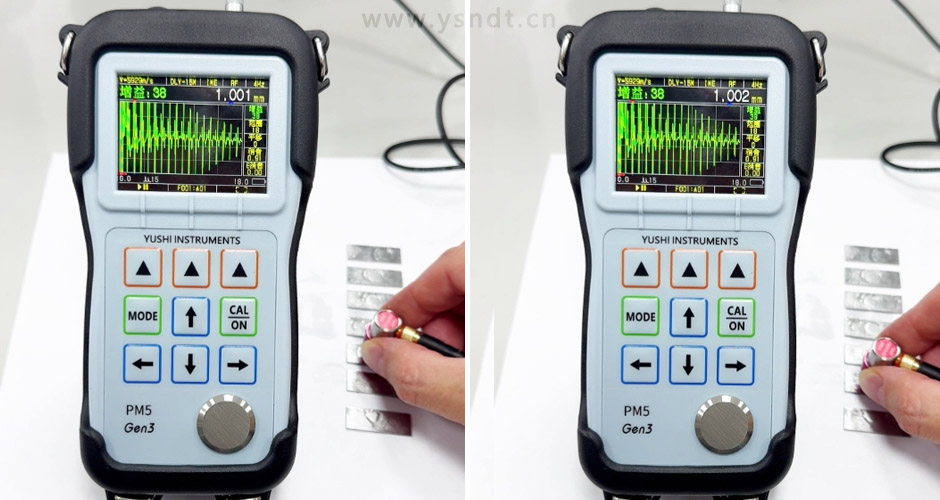

在精密制造領域，材料厚度的微米級差異往往決定著產品的可靠性。沈陽宇時先鋒研發的第三代單晶超聲波測厚儀PM5 Gen3型超聲波測厚儀以0.001mm級別的分辨率，成功實現對0.996mm至1.003mm鋼塊的精準區分，其技術突破與應用價值值得深入探討。

## 原理突破：聲波與時間的精密計算

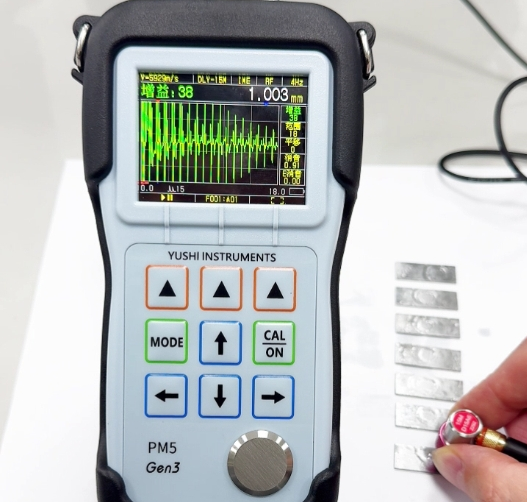

超聲波測厚儀的核心原理基于聲波反射特性。如圖所示，儀器通過D15A型探頭垂直發射高頻超聲波脈沖（頻率15MHz），當聲波穿透鋼塊并遇到底面時，部分能量反射形成回波。儀器通過計算發射波與回波的時間差Δt，結合鋼的聲速（V=5929m/s），即可通過公式 **厚度d=(V×Δt)/2** 得出精確數值。

以測量0.996mm與1.003mm鋼塊為例，兩者的時間差僅為 **（1.003-0.996）×2/5929≈2.36納秒**。這一精度要求設備具備：

1. **納秒級時間分辨率**：PM5 Gen3采用高頻率采樣率的高速芯片，確保捕捉納秒級的時間差異

2. **智能增益控制**：通過多檔增益調節（如圖中界面所示），優化信號強度，使微弱回波清晰可辨（增益可選擇手動或者自動調節）

3. **多種探頭參數配置**：內置多種傳感器修正聲速參數，確保適應延遲塊探頭、接觸式探頭、保護膜探頭、筆式探頭、水浸探頭等單晶探頭

## 技術創新：從實驗室到工業現場的跨越

宇時先鋒 PM5 Gen3通過三大核心技術實現行業領先：

1. 單晶探頭設計

采用發射與接收分離式探頭結構，有效抑制近場干擾。實測數據顯示，在測量1mm級鋼塊時，信噪比提升至65dB以上，確保0.001mm級差異的可識別性。

2. 人工智能輔助校準

設備內置多種材料聲速數據庫，用戶可自選鋼、鋁、鈦等材質聲速。并且內置多種探頭的配置參數，用戶可直接調出使用。

3. 波形可視化技術

如圖中界面所示，實時顯示的波形圖可直觀呈現發射波與兩次底面回波（圖中標注為F1、F2）。通過分析波形間隔，技術人員可快速判斷材料內部是否存在分層缺陷。

工業應用：毫米級精度背后的質量革命

在航空航天、石油化工、汽車制造等領域，PM5 Gen3已成為質量管控的關鍵工具：

1.航空發動機葉片：渦輪葉片厚度公差需控制在±0.015mm，超標可能導致離心應力失效。某航空企業使用該設備后，葉片檢測效率提升300%

2.油氣管道檢測：腐蝕減薄超過一定的厚度即需維修或者更換，PM5 Gen3可提前預警隱患。中石油某管線項目應用顯示，設備檢測數據與實驗室結果偏差≤0.003mm

品牌優勢：宇時先鋒的技術積淀與行業實踐

作為深耕無損檢測領域20年的品牌，宇時先鋒在PM5 Gen3的研發中融入多項技術：

- **超薄材料測量算法**：針對0.5mm以下金屬件，通過優化聲波發射頻率與信號處理流程，將最小檢測厚度突破至0.1mm

- **實時數據傳輸**：支持藍牙與Wi-Fi直連，測量數據可實時上傳至云平臺，構建產品全生命周期數字檔案，支持282與485串口數據傳輸至PLC等上位機，為生產實時監控起到重要作用。

- **軍工級防護**：設備通過IP67防水認證與1.5米跌落測試，適應高溫、高濕、粉塵等惡劣工業環境

精準分辨出0.996mm到1.003mm厚度，不僅是 PM5 Gen3的技術突破，更是宇時先鋒對厚度測量的極致精度追求的縮影。宇時先鋒的超聲波測厚儀已從單一測量工具，進化為保障產品質量、推動精準制造的核心基礎測量儀器。
