產品概述

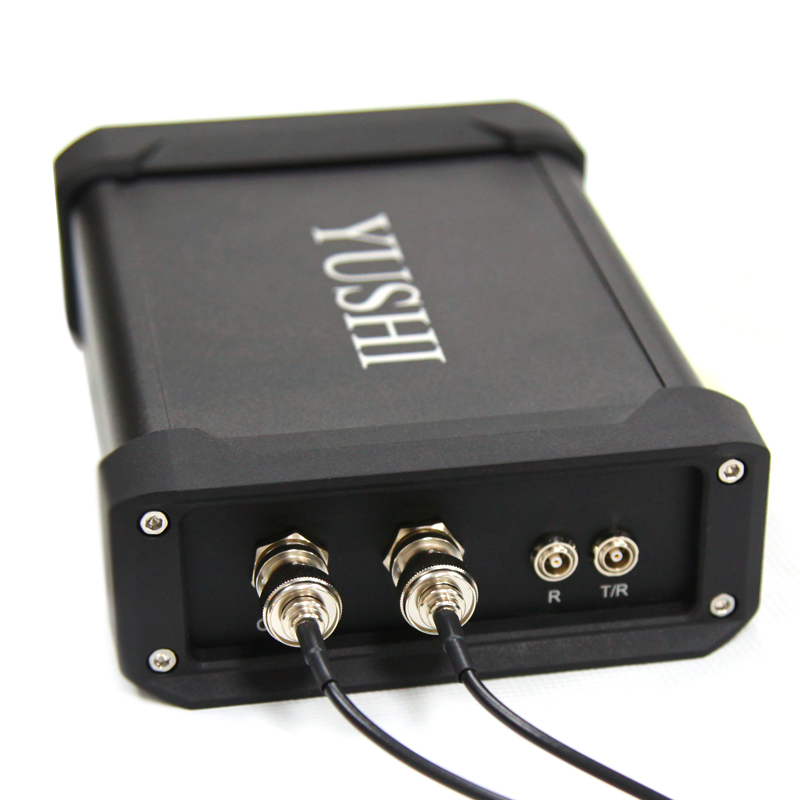

沈陽宇時先鋒研發生產的PR20是一款由計算機控制的性能優良的超聲波脈沖發生接收器。儀器連接計算機和示波器使用可以幫助進行超聲波探傷、厚度測量、超聲波換能器檢測等，在無損檢測、材料分析等領域有著廣泛的用途。PR20包含一個基于Windows平臺的控制程序軟件，可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。

優勢特點

?最大帶寬20MHZ

?重復頻率內部觸發:8檔可調(4HZ-2KHz)

?脈沖寬度1-40倍可調(1倍約為28ns)

?發射電壓8檔可選，最高可至400V

?阻尼值設置多檔可調

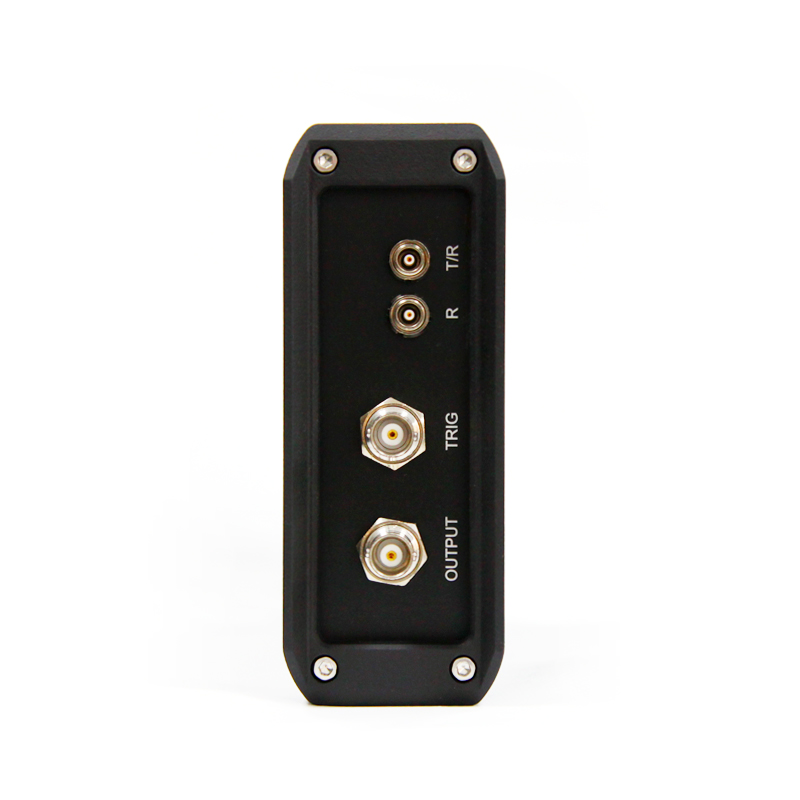

?支持一發一收模式、脈沖回波模式

?60dB接收增益范圍

Windows平臺的控制程序軟件

超聲波脈沖發生接收器控制軟件不需要額外的安裝或配置步驟。用戶可以直接運行可執行文件，而無需擔心復雜的安裝過程。界面更簡單易操作，按照需求選擇適合的參數設置。也可以選擇將當前參數配置保存至文件，待下次使用時打開文件，可以同步當時的參數設置。

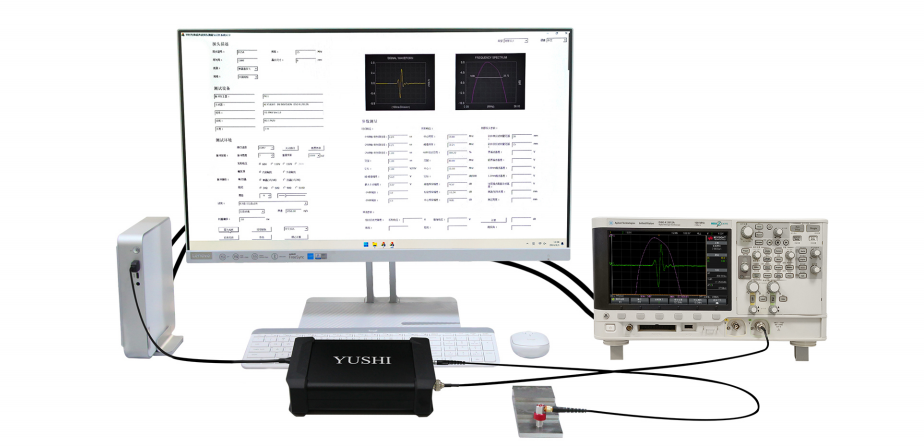

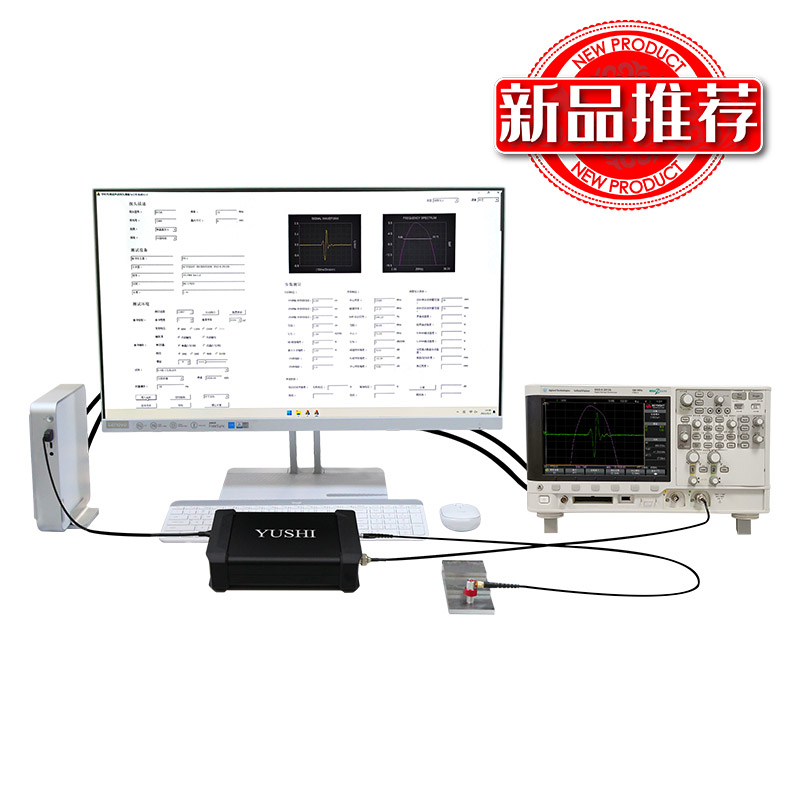

搭建理想的測試平臺

脈沖發生接收器連接電腦和示波器，使用儀器自帶的控制軟件，可以進行超聲波探傷、材料厚度測量、探頭性能分析、材料特性分析等工作。另外，配合專門的超聲波換能器檢測軟件，能夠搭建超聲波換能器檢測系統。

測試平臺在無損檢測等領域的應用

探頭性能檢測

在超聲波檢測過程中，探頭起著非常重要的作用，探頭性能的好壞將直接影響到探傷結果的準確性和可靠性。測試平臺可以對探頭在工作狀態下回波信號作出時域響應和頻域響應的測量與分析。

材料分析

利用超聲波脈沖反射原理，通過測量超聲波在材料中傳播的速度來評估材料的力學性能和質量。它廣泛應用于材料工程領域，特別是在材料評價和質量控制中。

超聲波探傷和厚度測量

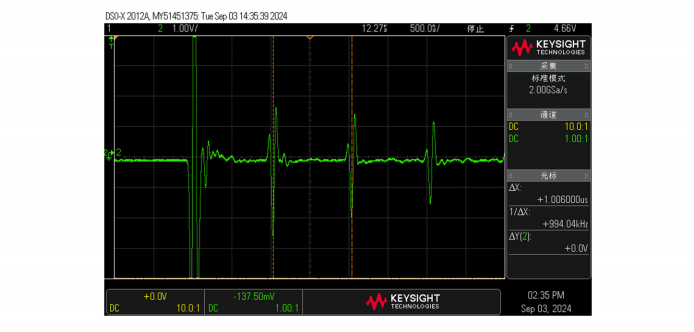

利用超聲波脈沖反射原理，對波形進行測量分析。探傷是來判斷缺陷的有無、大小及其位置。厚度測量則通過已知材料聲速和兩個回波之間的時間間隔可以得到工件厚度。

控制參數

技術參數
