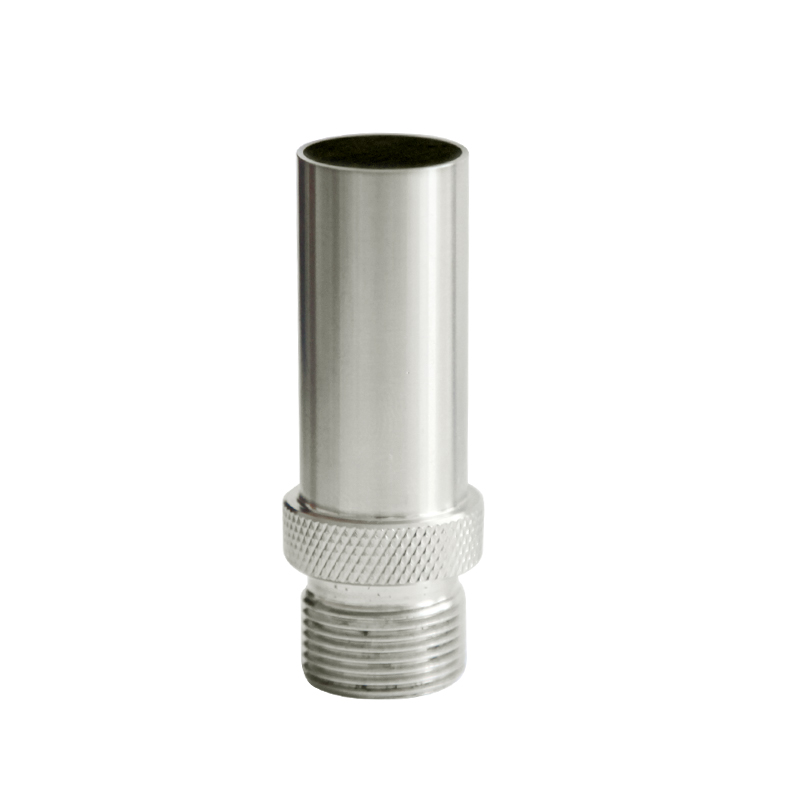

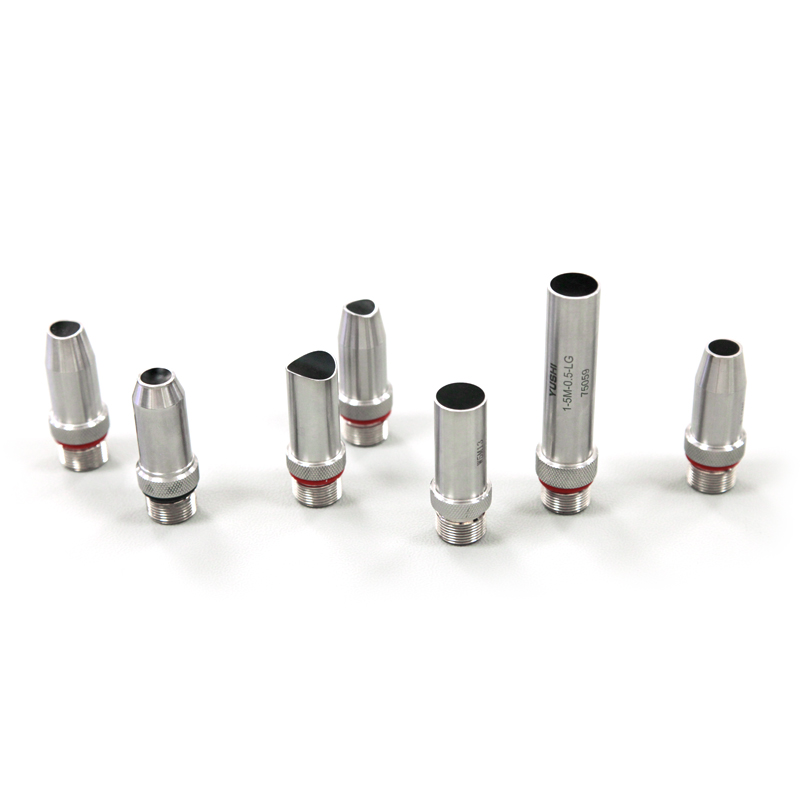

超聲波水浸探頭

單晶縱波探頭，裝有一種在聲學上與水相配的四分之一波長的層面

均勻耦合法：水浸技術提供了一種均勻耦合的方法

射頻屏蔽功能:專利射頻屏蔽功能可以提高關鍵性應用的信噪比特性

聲束聚焦：用戶定制的聚焦長度可根據用戶需求聚焦聲束，以提高檢測小反射體的靈敏度

點(線)聚焦:除了筆刷式探頭，所有水浸探頭都可進行球面(點)聚焦或柱面(線)聚焦

聲能的輸出:四分之一波長匹配層增加了聲能的輸出

外殼及連接器：防腐蝕303不銹鋼外殼帶有鍍鉻黃銅連接器

※ 對薄板或管子進行檢測

※ 對復合材料進行檢測，探測出分層和脫粘等情況

※ 可對生產線上或處理過程中的移動產品進行檢測

※ 可通過水層耦合到急轉圓角、凹槽等部位可對不規則的、幾何形狀復雜的或表面粗糙的工件進行檢測

※ 可通過二次開發實現自動化測量

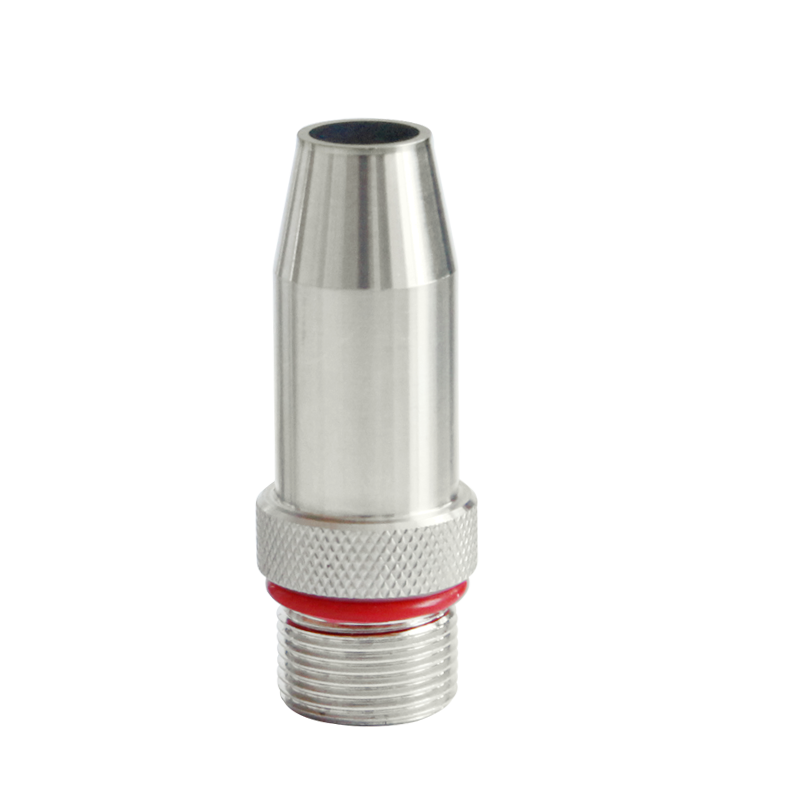

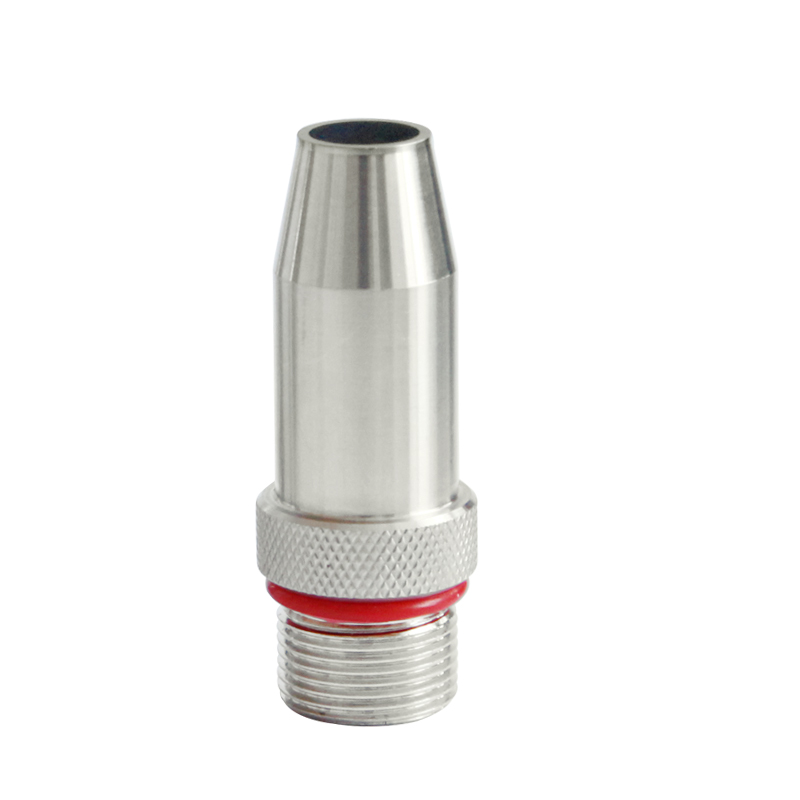

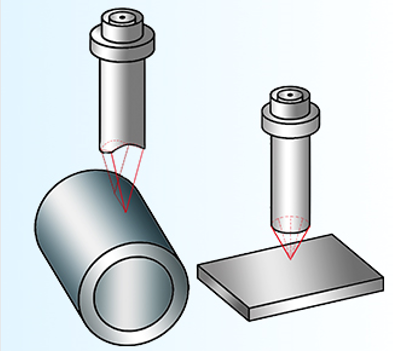

◆點聚焦探頭

點聚焦水浸式探頭，探頭晶片前面的有機玻璃或者固化的環氧樹脂加工成球面，聲束匯聚到軸線上的一個點上探頭線專用UHF連接器，確保水浸探頭的連接可靠性頻率范圍為1.0-15MHZ。

◆線聚焦探頭

線聚焦水浸式探頭，探頭表面為圓柱面，聲束匯聚成垂直于軸向的一條線。探頭線專用UHF連接器，確保水浸探頭的連接可靠性頻率范圍為1.0-15MHZ。

◆平面探頭

探頭表面平整，無弧度不聚焦。探頭在水中的焦距等于近場距離 N=D²/(4λ)，其中D為晶片的有效直徑，λ為聲束在水中的波長。

實測展示

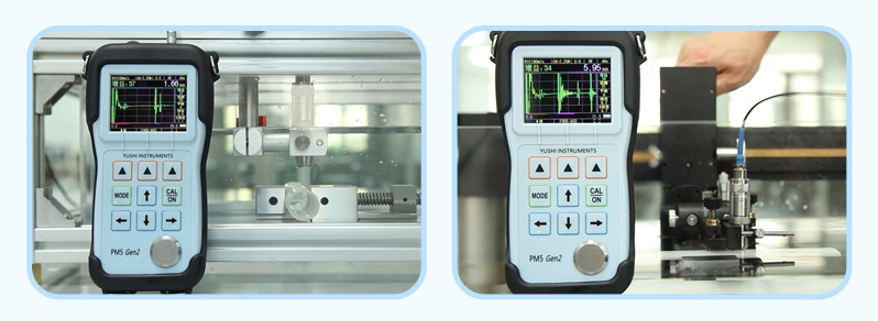

下面為利用我們自動化工裝+測厚儀+水浸探頭測量樣件厚度

出廠檢驗

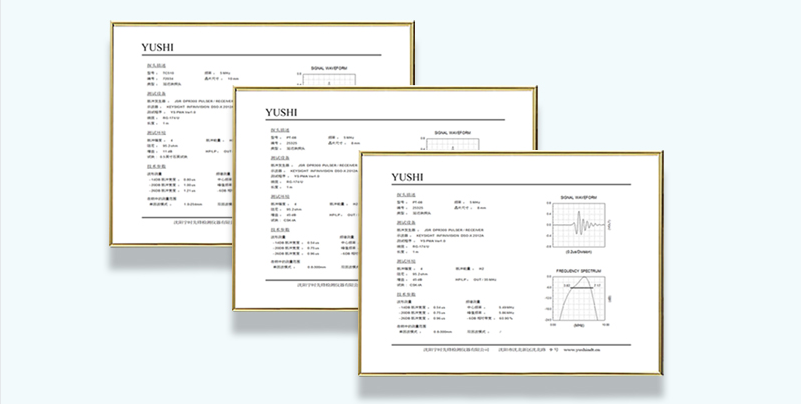

*我們根據ASTM-E1065標準對探頭進行評價，為客戶提供唯一序列號對應的測試報告，用于記錄每個探頭的實際RF波形和頻譜。每個測試圖表都包含中心頻率和峰值頻率、-6dB相對帶寬和脈沖寬度等數據。證書中的內容具有可追溯性。
