在工業檢測領域，非破壞性測量技術正逐步取代傳統接觸式工具。以PM5Gen3超聲波測厚儀為沈陽宇時先鋒檢測儀器有限公司的第三代智能檢測設備，通過低頻聲波穿透技術，成功解決了厚橡膠涂層覆蓋下金屬管壁厚度的精準測量難題。本文基于設備實測場景與技術參數，解析其創新原理與應用價值。

一、設備技術架構與核心參數

PM5Gen3超聲波測厚儀（品牌：YUSHI INSTRUMENTS）采用標準工作模式，內置聲速預設值5920m/s（V-5920m/s），這一參數直接關聯超聲波在金屬介質中的傳播速度計算模型。設備實物圖顯示，其探頭采用單晶換能器設計，可有效穿透20mm厚度的橡膠涂層測量基材厚度。操作界面集成單點測量與連續掃描模式，顯示屏實時呈現聲速修正值與厚度數據，誤差范圍控制在±0.05mm以?xún)?nèi)。

二、橡膠涂層穿透檢測原理

此篇文章為穿透8.65mm厚橡膠層的4.11mm鋼管壁厚，如圖一、圖二

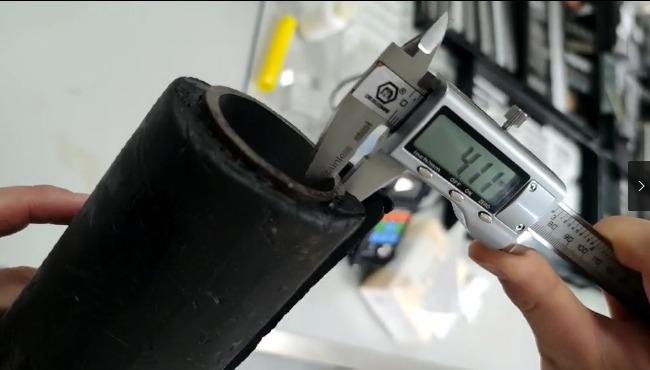

圖一

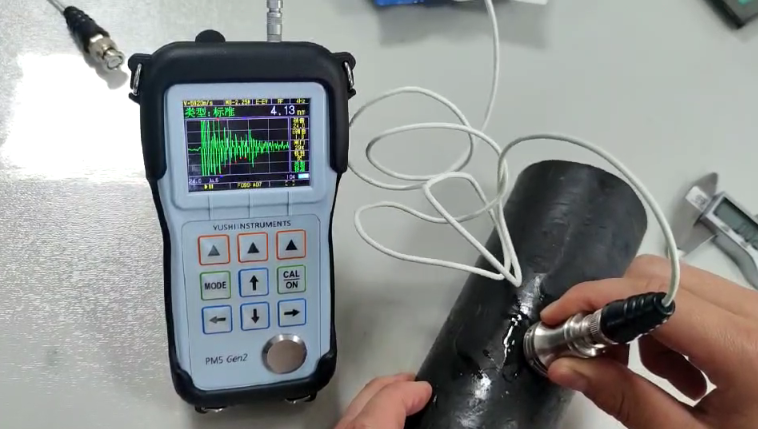

圖二

而橡膠等彈性體涂層會導致接觸式測量產生偏差。PM5Gen3通過以下步驟實現非接觸檢測：

聲波耦合：在涂層表面均勻涂抹耦合劑，消除空氣間隙；

首波識別：發射脈沖穿透涂層后，接收基材底面反射的首波信號；

時間差計算：基于公式 D=VT/2（D為基材厚度，V為基材的超聲波速度,T為超聲波在基材內的傳播時間）

多次波校準：通過多次底波的計算，驗證數據一致性。

三、典型應用場景與操作規范

在石油化工管道檢測中，PM5Gen3展現出顯著優勢。某煉化企業現場測試數據顯示：對DN200鋼管（外覆3mm氯丁橡膠）進行檢測時，設備在3秒內完成定位，測量值與破壞性檢測結果誤差僅0.03mm。操作需遵循：

探頭要垂直接觸在被測物表面；

需要均勻涂抹耦合劑；

四、與傳統檢測工具的對比分析

相較于數顯游標卡尺（如圖1、圖2），PM5Gen3的優勢體現在：

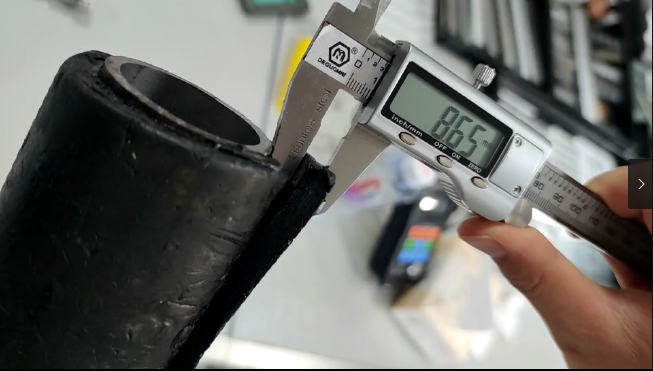

圖三

五、行業應用前景

隨著工業的發展，PM5Gen3在航空航天、船舶制造、汽車制造、市政管網、石油化工等領域需求激增。其內置的物聯網模塊支持藍牙數據傳輸和WIFI傳輸，可與MES系統無縫對接，實現檢測流程數字化管理。設備采用的IP67防護等級設計，適應潮濕、多塵等惡劣工況，進一步拓展了應用邊界。

結語
PM5Gen3超聲波測厚儀通過技術創新，重新定義了復雜涂層工件的檢測標準。其高效、精準、非破壞的特性，不僅提升了工業檢測效率，更為設備全生命周期管理提供了數據支撐。隨著算法優化與材料科學的進步，此類智能檢測工具將在智能制造領域發揮更大價值。
