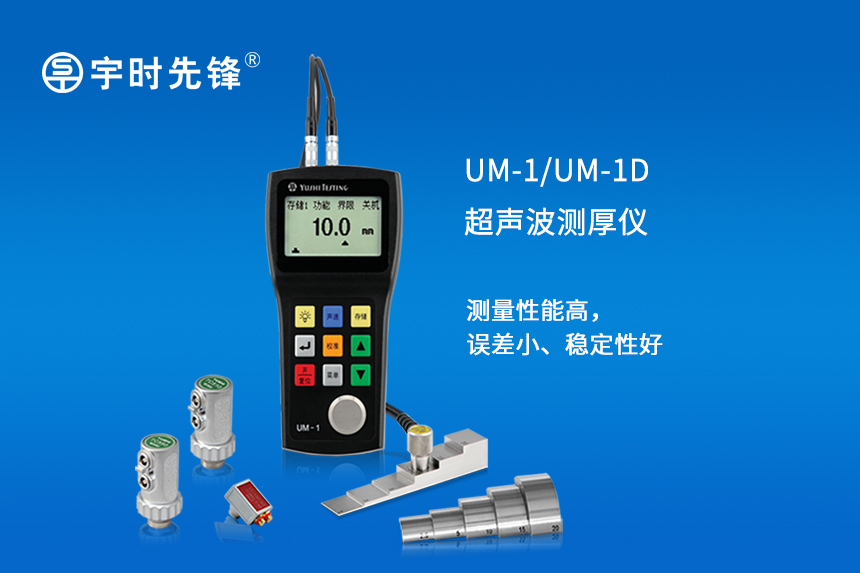

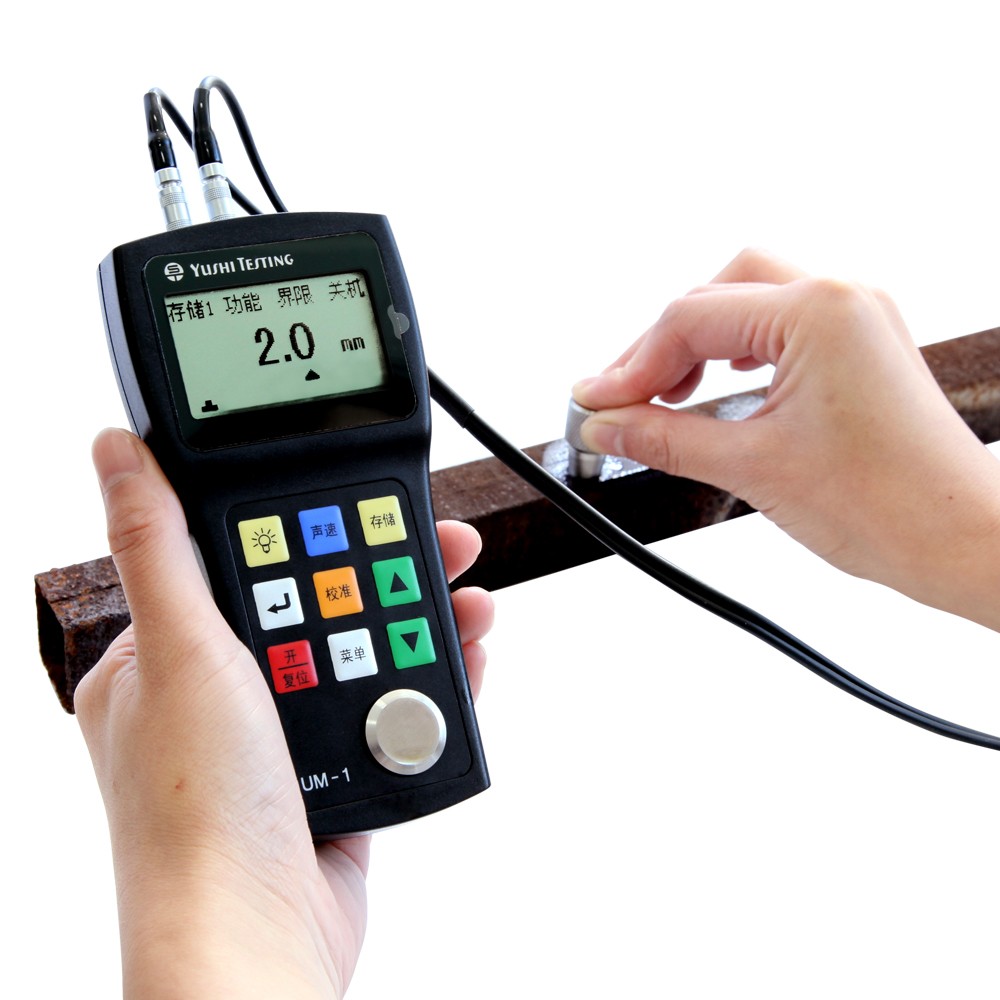

型號：UM-1/UM-1D
測量范圍：標準模式0.8-300mm穿透涂層模式3-20mm

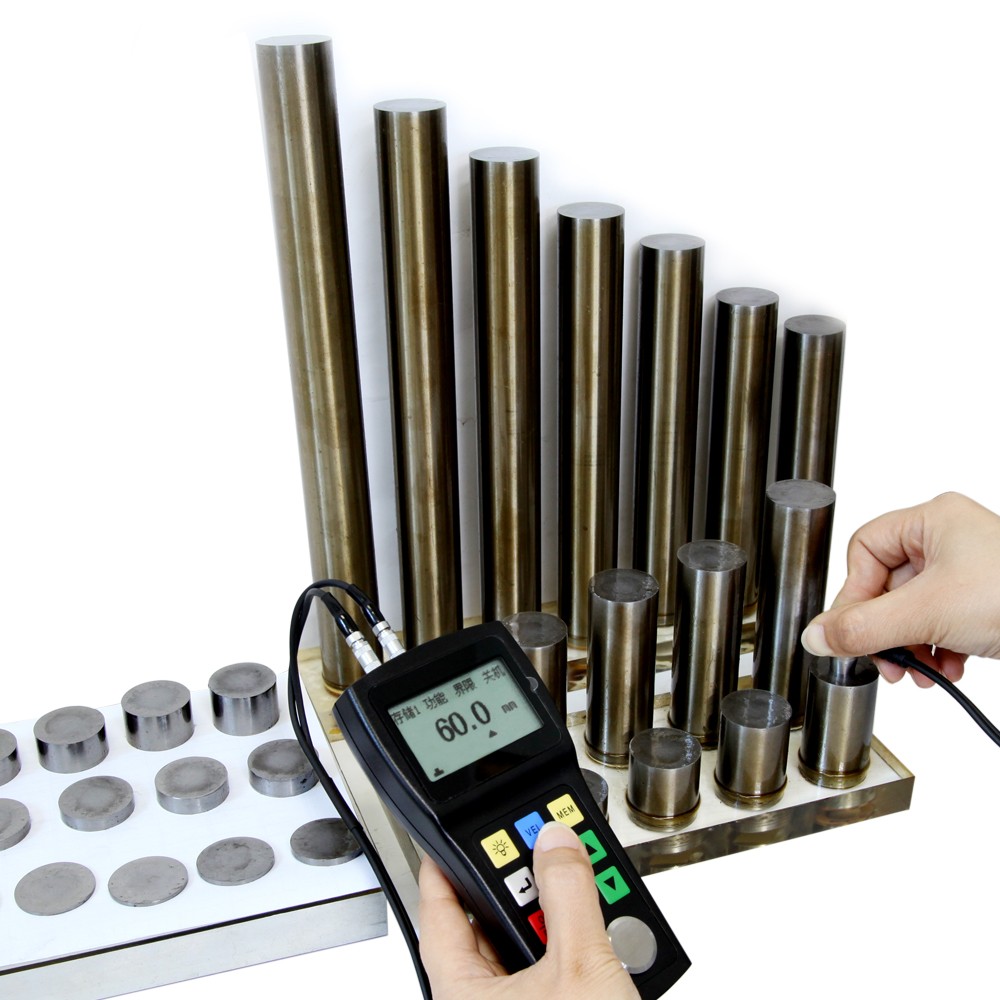

UM-1系列超聲波測厚儀可以測量金屬材質、高溫管道、管材、板材（鋼板、鋁板）、塑料、鐵管、PVC管、玻璃等材料的厚度?？蓱?yīng)用于制造業、金屬加工業、化工業、商檢業等檢測領域，還可以對生產設備中多種管道和壓力容器進行監測，監測它們?cè)谑褂眠^程中受腐蝕后的減薄程度，是材料保護的對應儀器。
視頻鏈接
| ● 功能對比 | ||||
實物圖 |
|
|
|
|
型號 | UM-1 | UM-1D | UM-2 | UM-2D |
工作原理 | 脈沖回波法 | 脈沖回波法 回波回波法 | 脈沖回波法 | 脈沖回波法 回波回波法 |
標準范圍 （取決于所配探頭和被測材料） | 0.8-300 | 0.8-300 | 0.8-300 | 0.8-300 |
穿透涂層范圍 | 不支持 | 3-20 | 不支持 | 3-20 |
測量分辨率 | 0.1mm | 0.1mm | 0.01mm | 0.01mm |
探頭補償線 | 內置1種 | 內置1種 | 內置7種 | 內置7種 |
存儲功能 | 有 | 有 | 有 | 有 |

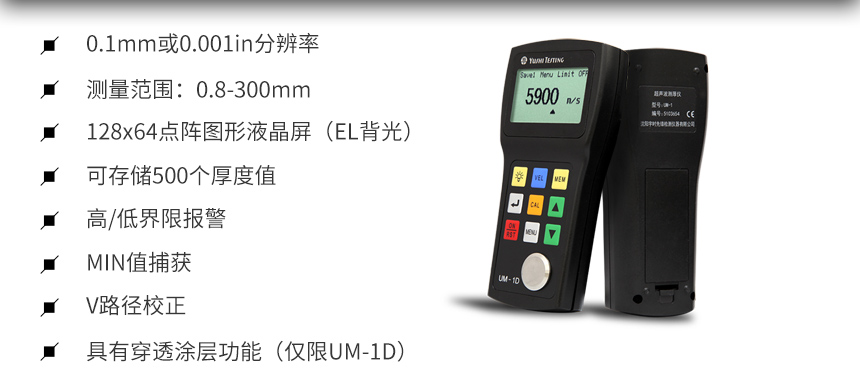

| 顯示屏 | 128×64點陣液晶屏顯示（EL背光） |
| 工作原理 | 使用雙晶探頭脈沖-回波法 |
| 測量范圍 | 標準模式：0.8㎜～300㎜（取決于所配探頭，標配測量范圍：1-100mm）穿透涂層模式：3-20mm |
| 分辨率 | 0.1㎜或0.001in |
| 重復性 | 0.1㎜ |
| 測量誤差 | ±0.1mm (10mm以下) ±(1%H+0.1) (10mm以上 ) 注：H為被測物厚度 |
| 單位 | 毫米或英寸 |
| 校準模式 | 零點校準、兩點校準 |
| V路徑修正 | V聲程修正，補償雙晶探頭的非線性度 |
| 測量更新率 | 4Hz |
| 材料聲速范圍 | 1000～9999m/s 或0.0394～0.3937in/us |
| 存儲功能 | 劃分5個數組，可存儲500個厚度值 |
| min掃查 | 沿被測物表面拖動探頭，儀器可記錄測量后的最薄厚度 |
| 報警功能 | 可設置厚度界限，對界限外的測量值有報警聲提示 |
| 聲速存儲 | 可存儲5種不同材料的聲速 |
| 工作語言 | 可選擇中文或英文 |
| 通訊接口 | USB接口或RS232串口（選配） |

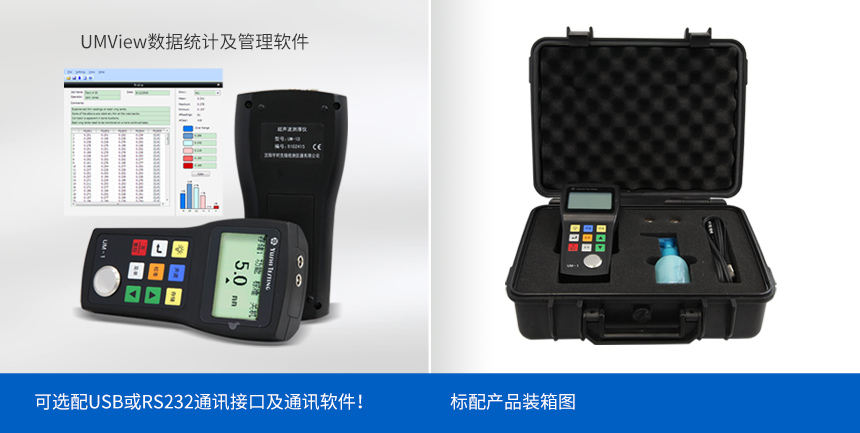

| 應用軟件 | UmView軟件用于測量數據的傳輸、儲存、分析和編輯文檔（選配） |
| 電源 | 兩節1.5V AA電池，當電量不足時，有低電壓提示 |
| 操作時間 | 堿性電池可使用200小時（不使用背光） |
| 自動關機 | 5分鐘無操作后自動關機 |
| 工作溫度 | -10℃～＋50℃，有特殊要求可達-20℃ |
| 尺寸 | 149㎜×73㎜×32㎜ |
| 重量 | 210g(含電池） |

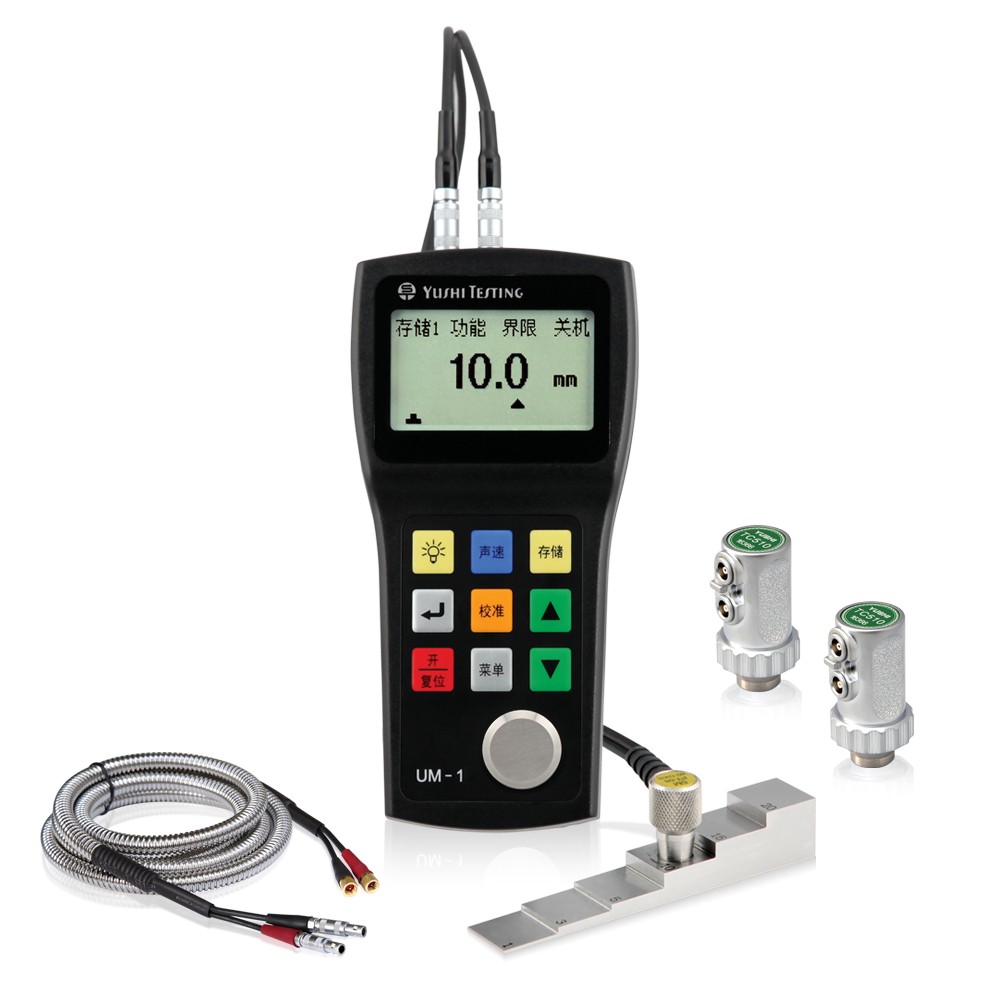

| 標準配置 | UM-1 測厚儀、標配探頭、儀器箱、兩節堿性電池、耦合劑、操作手冊、合格證、裝箱單 |
| 可選配件 | 橡膠護套、不同測量標準的探頭、探頭線、階梯試塊、通訊軟件及電纜 |
儀器概況
由我廠研制并生產的UM-1系列超聲波測厚儀采用超聲波測量原理，是一種小型測量?jī)x器。它能快速、無損傷、精確地進行測量。本儀器可廣泛應用于制造業、金屬加工業、化工業、商檢業等檢測領域，適用于能使超聲波以一恒定速度在其內部傳播，并能從其背面得到反射的各種材料厚度的測量。除可對各種板材和各種加工零件作精確測量外，還可以對生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^程中受腐蝕后的減薄程度，是材料保護必備的專用儀器。
UM系列超聲波測厚儀對厚度的測量是由探頭將超聲波脈沖透過耦合劑發射到被測物體，超聲波脈沖到達被測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

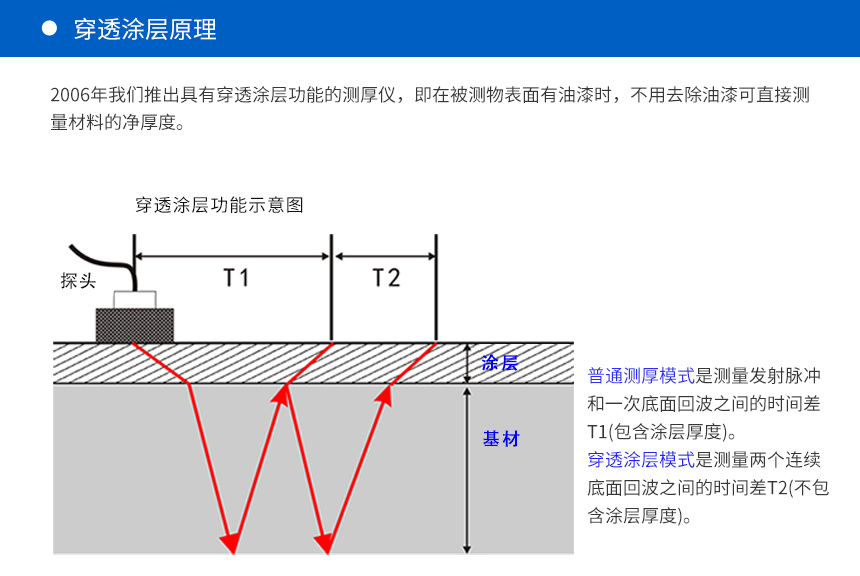

UM-1D型測厚儀具有標準和涂層兩種工作模式。涂層模式采用回波-回波法，當材料表面有涂層時，無需把涂層打磨掉，能直接測出基材凈厚度，而且不需要對儀器進行校準，可直接測量，缺點是測量范圍受到一定限制，當使用標準探頭時，測量范圍是 3mm～18mm。標準模式采用脈沖-回波法，當材料表面覆有涂層時會帶來測量誤差，因此須把涂層打磨干凈后再測量，標準模式的優點是測量范圍寬，當使用標準探頭時，測量范圍是0.8mm～300mm。
| 顯示屏 | 128×64點陣液晶屏顯示（EL背光） |
| 工作原理 | 使用雙晶探頭脈沖-回波法 |
| 測量范圍 | 0.8㎜～300㎜（取決于所配探頭，標配測量范圍：1-100mm） |
| 分辨率 | 0.1㎜或0.001in |
| 重復性 | 0.1㎜ |
| 測量誤差 | ±0.1mm (10mm以下) ±(1%H+0.1) (10mm以上 ) 注：H為被測物厚度 |
| 單位 | 毫米或英寸 |
| 校準模式 | 零點校準、兩點校準 |
| V路徑修正 | V聲程修正，補償雙晶探頭的非線性度 |
| 測量更新率 | 4Hz |
| 材料聲速范圍 | 1000～9999m/s 或0.0394～0.3937in/us |
| 存儲功能 | 劃分5個數組，可存儲500個厚度值 |
| 最小值掃查 | 沿被測物表面拖動探頭，儀器可自動記錄測量最薄厚度 |
| 報警功能 | 可設置厚度界限，對界限外的測量值有報警聲提示 |
| 聲速存儲 | 可存儲5種不同材料的聲速 |
| 工作語言 | 可選擇中文或英文 |
| 通訊接口 | USB接口或RS232串口（選配） |
| 應用軟件 | UmView軟件用于測量數據的傳輸、儲存、分析和編輯文檔（選配） |
| 電源 | 兩節1.5V AA電池，當電量不足時，有低電壓提示 |
| 操作時間 | 堿性電池可使用200小時（不使用背光） |
| 自動關機 | 5分鐘無操作后自動關機 |
| 工作溫度 | -10℃～＋50℃，有特殊要求可達-20℃ |
| 尺寸 | 149㎜×73㎜×32㎜ |
| 重量 | 210g(含電池） |
| 標準配置 | UM-1 測厚儀、標配探頭、儀器箱、兩節堿性電池、耦合劑、操作手冊、合格證、裝箱單 |
| 可選配件 | 橡膠護套、不同測量標準的探頭、探頭線、階梯試塊、通訊軟件及電纜 |

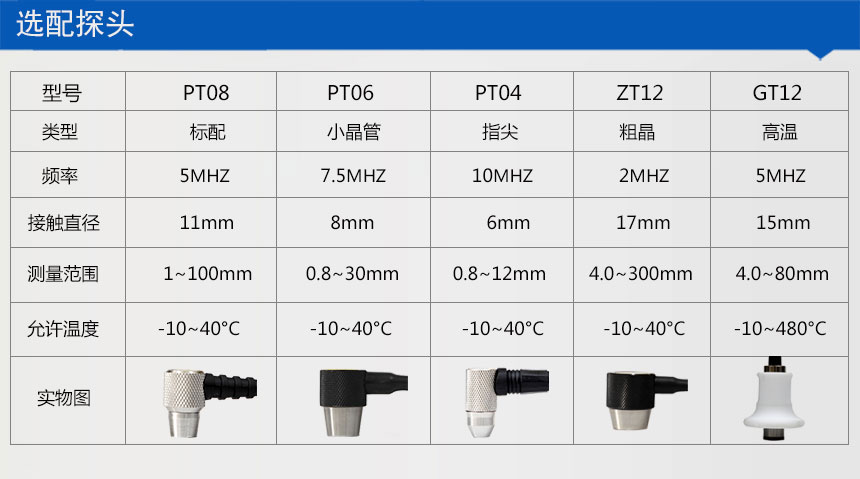

| 可選探頭 | |||||
| 實物照片 | 探頭類型 | 型號 | 頻率(MHz) | 接觸直徑 | 測量范圍 |
 | 標準 | PT-08 | 5 | 11.5 | 1.0-100 |
| 標準 | PT-12 | 5 | 13 | 1.0-150 | |
 | 小經管 | PT-06 | 7.5 | 8.7 | 0.8-30 |
 | 微型 | PT-04 | 10 | 7.3 | 0.7-12 |
 | 鑄鐵 | ZT-12 | 2 | 17 | 4.0-300 |
 | 高溫 | GT-12 | 5 | 15 | 4.0-80 |
| 耦合劑及護套 | ||
| 實物照片 | 描述 | 注釋 |
 | 55g/瓶 | 常溫耦合劑 |
 | 250g/瓶 | 常溫耦合劑 |
 | 橡膠護套 | 適用UM-1、UM-2系列 |

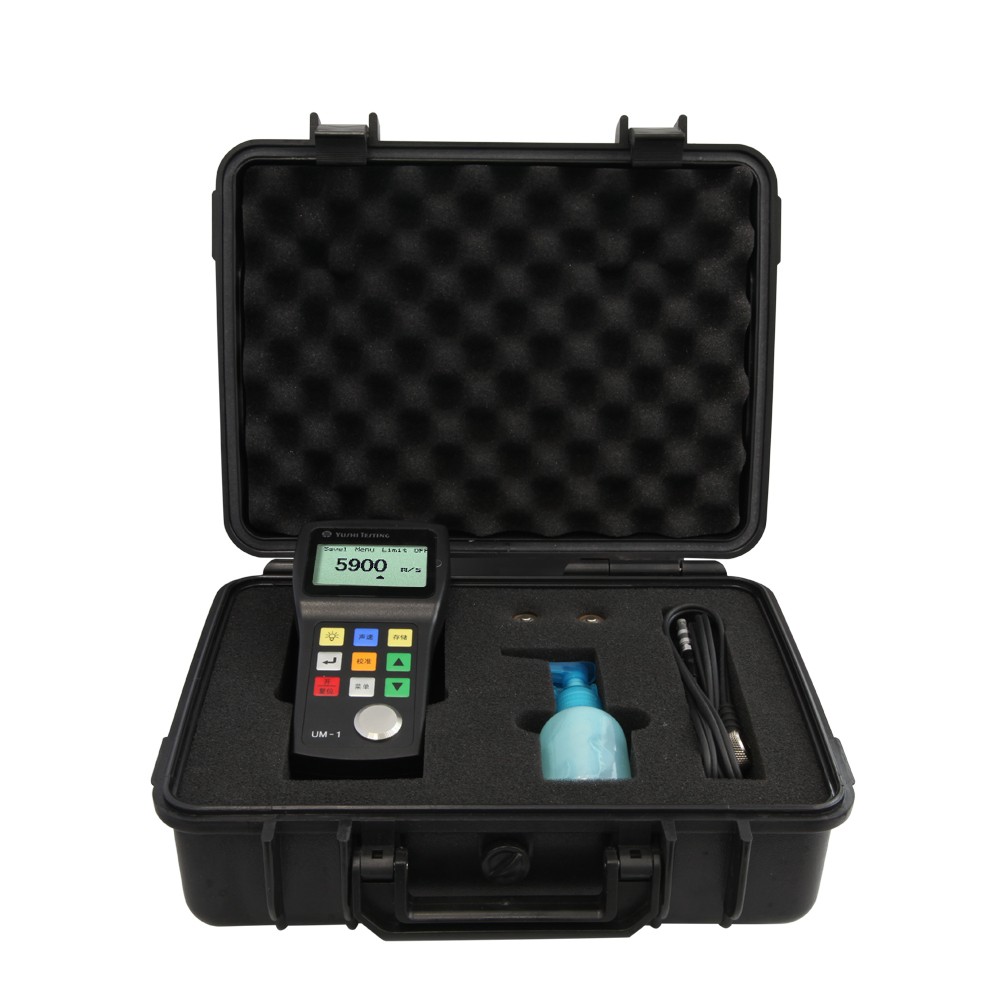

 | 儀器箱，尺寸280*230*100 mm | 適用UM-1、UM-2系列 |
