在現代航空航天領域，吸波涂層（隱身涂層）厚度測量至關重要。影響著電磁波的吸收，電磁波的吸收影響著飛機隱身性能。但吸波涂層材料特殊且?。?.3-1.2mm），傳統測量法難以滿足精度。本文將結合實例，介紹如何利用超聲波測厚儀精準解決此難題。

吸波涂層，一種吸收電磁波的特殊材料，廣泛用于隱身、電磁屏蔽等領域。其厚度薄且聲學特性復雜，測量難度大。由于其吸波表層的材料和基材材料的特殊性，普通電磁原理和渦流原理的涂層測厚儀是不能測量的；超聲波測厚技術，在不損害材料的情況下能精確測量涂層厚度。通過選擇合適的探頭和儀器，超聲波測厚儀能有效應的對吸波涂層厚度進行測量，確保結果準確可靠。

針對金屬與非金屬基體吸波涂層的厚度測量挑戰，我們提供了宇時先鋒PM5 Gen2超聲波測厚儀解決方案。搭配5M13探頭滿足金屬基體需求后，針對非金屬基體，我們精選D5A6高靈敏度、高分辨率探頭，有效捕捉薄涂層微弱信號。PM5 Gen2功能強大，通過精細調節增益、消隱（含E消隱）、相位及閘門等參數，準確鎖定波形，排除雜波干擾，確保測量精度，調整參數后點擊存儲，以便下次直接調出使用。無論是何種基體，PM5 Gen2都能精準應對，為客戶提供可靠的吸波涂層厚度測量方案。

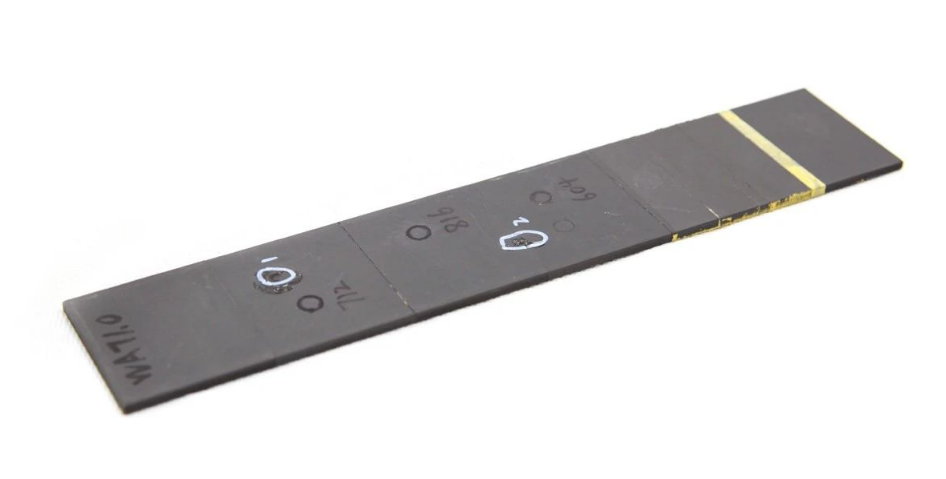

在實測過程中，我們使用了PM5 Gen2超聲波測厚儀搭配D5A6延時塊探頭對樣件進行精準測量。首先，選用凝膠型耦合劑涂抹于探頭與樣件之間，以增強超聲波的傳播效果和耦合穩定性。隨后，我們細致調節了儀器的增益、消隱、E消隱、閘門和范圍等參數，確保能夠清晰準確地捕捉到涂層與基材的界面回波。通過已知的涂層厚度進行聲速校準，我們進一步驗證了測量系統的準確性，并對樣件其他部分的厚度進行了可靠測量。

超聲波測厚儀在吸波涂層測量中展現出顯著優勢，不僅能夠在不損傷材料的情況下精確測量涂層的厚度，還為吸波涂層的研發和應用提供了堅實的技術支持。PM5 Gen2與D5A6探頭的完美結合，有效應對了非金屬基體和金屬基體上吸波涂層測量的各種挑戰，確保了測量結果的準確性和可靠性。若您在吸波涂層測量中遇到難題，或欲了解更多超聲波測厚技術的應用，請隨時聯系我們，我們將竭誠為您提供專業解決方案和技術支持。
