在工業生產中，精確測量物體的厚度是確保產品質量和性能的關鍵步驟之一。橡膠帽作為一種常見的密封元件，其厚度的均勻性和準確性對于產品的密封效果和使用壽命具有重要影響。本文將介紹如何利用超聲波檢測儀的筆試探頭來測量橡膠帽的厚度，并詳細闡述操作步驟、注意事項以及測量結果的解讀。

一、測量原理與設備介紹

超聲波檢測儀是一種基于超聲波傳播原理的非破壞性檢測設備。當超聲波遇到不同聲阻抗的界面時，會發生反射、折射和散射等現象。通過測量超聲波在物體內部傳播的時間差，可以計算出物體的厚度。

根據樣件的尺寸：接觸面高度1.5mm，厚度0.46mm左右：本次測量選擇的設備是PM5 Gen2超聲波檢測儀，該設備同時配備高精度的筆式探頭，適用于各種形狀和材質的物體厚度測量。

二、操作步驟

準備工作：首先，確保超聲波檢測儀已充電并處于正常工作狀態。然后，將筆試探頭連接到檢測儀上，并確保連接穩固。接著，根據橡膠帽的材質和預期厚度，調整檢測儀的測量參數，如聲速、測量范圍等。

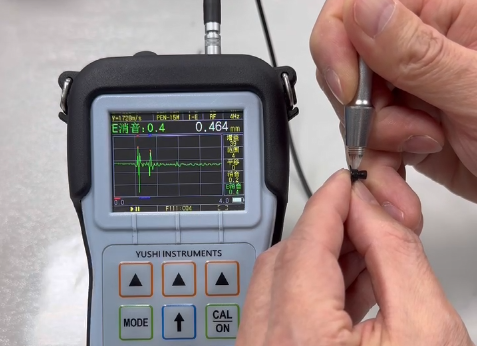

測量橡膠帽厚度：將校準后的超聲波檢測儀的筆試探頭輕輕放置在橡膠帽的待測部位上。確保探頭與橡膠帽表面緊密接觸，避免空氣間隙對測量結果的影響。屏幕上將顯示實時的測量數據和波形圖。記錄測量數據，并根據需要進行多次測量以取平均值，提高測量結果的可靠性。

三、注意事項

測量環境：確保測量環境安靜、無干擾，以避免外界噪聲對超聲波信號的影響。

探頭位置：在測量過程中，應保持探頭與橡膠帽表面的垂直關系，以確保測量結果的準確性。同時，避免在橡膠帽的邊緣或不規則部位進行測量，以免產生誤差。

測量參數：根據橡膠帽的材質和預期厚度，合理調整超聲波檢測儀的測量參數。過小的測量范圍可能導致測量數據溢出，而過大的測量范圍則可能降低測量精度。

四、測量結果的解讀與應用

測量完成后，根據屏幕上顯示的測量數據和波形圖，可以判斷橡膠帽的厚度是否符合預期要求。如果測量結果顯示橡膠帽厚度均勻且符合設計標準，則說明該橡膠帽的質量良好，可以正常使用。如果測量結果顯示橡膠帽厚度存在偏差或不均勻現象，則需要對生產工藝進行調整或更換合格的橡膠帽。

此外，還可以將測量結果與歷史數據進行對比，分析橡膠帽厚度的變化趨勢和可能的原因。這有助于及時發現和解決生產過程中的問題，提高產品質量和生產效率。

綜上所述，利用超聲波檢測儀的筆試探頭測量橡膠帽的厚度是一種準確、高效的方法。通過遵循正確的操作步驟和注意事項，可以獲得可靠的測量結果，為產品質量控制和生產工藝改進提供有力支持。
