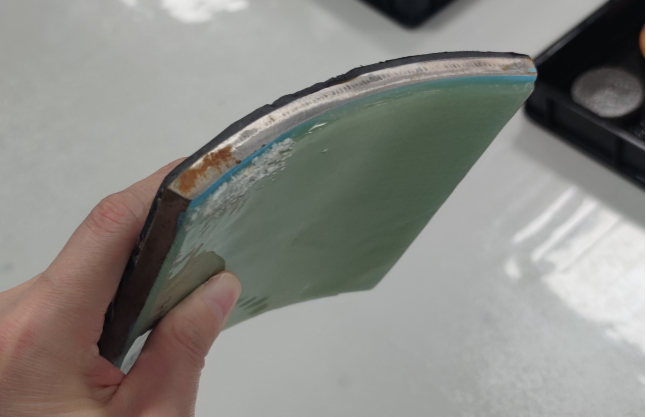

由于復合材料管道的性能不斷地更新發展，其在生產運輸中應用越來越多，本期收到客戶郵寄過來的復合材料為玻璃纖維-鋼-塑料的復合材料

客戶要求：

能用自動小車夾住探頭在管道內實時測量玻璃纖維厚度，并且管道內會有水，測量的厚度值能實時傳輸?shù)诫娔X端

測前分析：

根據客戶要求的水中作業并且實時測量厚度值，首先要選擇水浸法測量厚度值。其次玻璃纖維作為層壓板材料，其復雜的纖維結構可能導致超聲波信號在傳播過程中發生散射和衰減，影響厚度測量的準確性。玻璃纖維層具有多層結構，層與層之間的界面可能產生反射和干涉，具有一定的測量難度，所以選擇探頭時應該選擇低頻探頭，不易選擇高頻探頭。

準備工具：

PM5 Gen2超聲波測厚儀

5MHz水浸探頭

水浸箱

三軸移動裝置

測量分析：

超聲波水浸測厚法用水作為傳輸媒介有效屏蔽了空氣對超聲波傳播的干擾，確保了測量信號的穩定與清晰，從而顯著提升了測量的精確度和可靠性。在工業應用中，水作為高效的耦合劑，不僅保障了超聲波測厚的連續作業，還實現了資源的循環利用，符合綠色檢測的理念。超聲波水浸測厚技術能夠輕松應對各種形狀和材質的物體測量需求。尤其對于大面積或難以觸及的部位，該技術展現出了無可替代的優勢。在此類大型管道內壁的超聲波測厚作業中，超聲波水浸測厚技術與爬壁機器人的完美結合，更是為管道內壁材料的精準測量提供了強有力的支持，確保了測量的有效性與高效性。

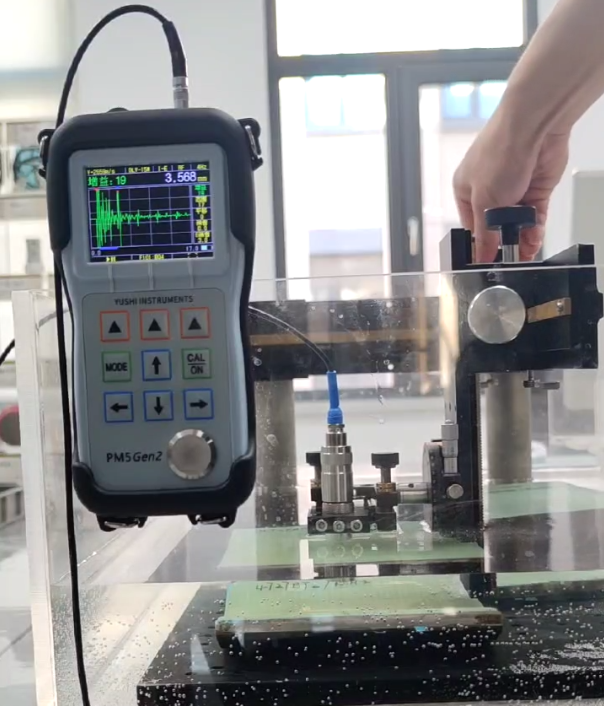

在使用PM5 Gen2超聲波測厚儀進行水浸測厚時，需要確保測量的精確性和可靠性。首先，水浸探頭和被測樣件之間需要保持適當?shù)乃畬雍穸?。水層作為超聲波傳播的媒介，其厚度直接影響到探頭接收反射信號的強度與清晰度。調整水層厚度，使超聲波信號能夠在材料中有效傳播，并在遇到界面時產生足夠的反射，以供探頭和儀器進行捕捉分析。

其次，超聲波探頭必須與被測樣品表面保持垂直。傾斜角度將引入測量誤差，如果您在調節水層厚度的過程中發現測量波形始終無法指示正確的測量值，需要考慮調整探頭角度。

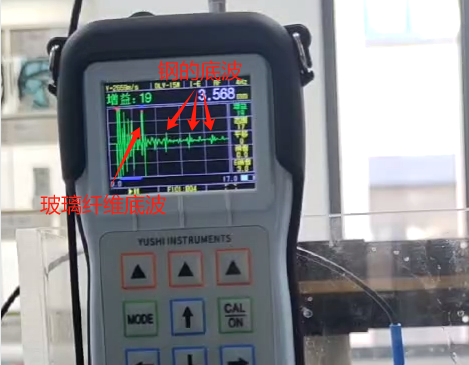

測量結果非常穩定，可清晰的看到玻璃纖維的底部回波，也可以清晰的看到玻璃纖維下方的鋼的一次回波、二次回波和三次回波

為了確保管道系統的安全，定期核查其內壁厚度顯得尤為重要。這一步驟對于預防潛在的安全隱患、延長管道使用壽命以及維護整體系統的穩定運行具有不可估量的價值。在進行此類核查時，使用超聲波測厚儀對玻璃纖維內壁進行測量是一種極為高效且精準的方法。超聲測厚不僅不會對管道材料造成任何損傷，而且能夠覆蓋更廣泛的檢測區域，確保每一處細節都得到充分的評估，使工作者能夠及時發現并處理安全隱患。
