在工業檢測領域，超聲波測厚技術已成為金屬材料厚度檢測的核心手段。宇時先鋒UM-5系列超聲波測厚儀型作為國內行業首批具備A掃描的主流測厚設備，其配備的TC550復合晶片探頭與數字化波形分析系統，為復雜工況下的精密測量提供了解決方案。本文以該設備在表面有凸起的鋼材檢測中的實踐為例，系統解析非光滑表面帶來的技術挑戰及突破路徑。

一、非光滑表面的核心測量障礙

當UM5系列超聲波測厚儀配備TC550探頭接觸具有顆粒狀紋理的鋼材時，首先面臨的是聲波耦合難題。銹蝕層與基材形成的非連續界面，導致耦合劑無法形成均勻聲阻抗過渡層。實驗數據顯示，在Ra值超過6.3μm的粗糙表面，聲波能量衰減幅度可達光滑表面的3-5倍，直接影響首次回波信號強度。

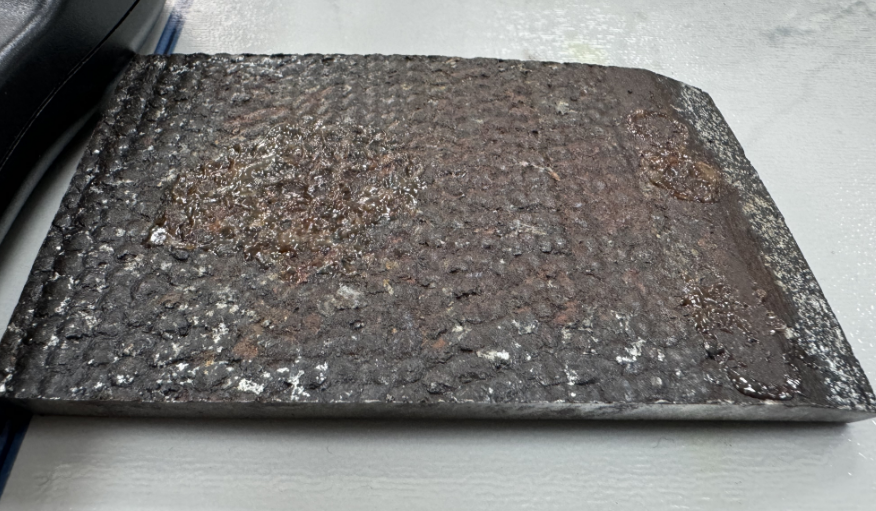

更嚴峻的挑戰來自聲波傳播路徑的畸變。不規則表面形態引發超聲波束發生非垂直入射，產生顯著的聲波散射效應。如圖中鋼材表面的斑駁結構，每個凸起部位都可能成為二次聲源，導致回波信號呈現多路徑疊加特征。這種散射現象會使測量波形出現"毛刺狀"干擾，厚度讀數波動范圍可達±0.5mm。

設備顯示的波形圖直觀展現了這一現象：主回波信號前段出現多個微小波動峰，這是聲波在粗糙表面多次反射的典型特征。當材料內部存在微小缺陷時，這種波形畸變將進一步加劇，給真實厚度值的識別帶來雙重干擾。

二、精準測量的關鍵技術路徑

針對耦合難題，首先要去除表面塵土浮銹，清潔后涂抹粘度適中的耦合劑，最后將探頭壓在耦合劑處。

在波形分析環節，UM-5系列的A掃描界面顯得尤為重要。通過設置增益、消音等參數，可有效濾除表面反射的雜波。當檢測到圖中10.35mm主回波信號時，結合鋼材縱波聲速5920m/s及卡尺的測量，驗證了測量數據的可靠性。

三、設備潛能的深度開發

UM-5系列測厚儀的波形記錄功能為質量追溯提供了新維度。通過存儲測量時的A掃描（A-Scan）波形，可建立"表面形貌-波形特征-厚度值"的三維數據庫。某鋼廠應用實踐顯示，積累200組數據后，設備對同類工況的首次測量準確率提升至98.6%。

在有涂層的情況下，可啟用設備的穿透涂層模式（E-E）。通過兩次底面回波，設備自動修正聲程計算值。

 四、操作規范與質量控制

建立標準化作業流程至關重要。推薦采用"三查五測"制度：檢查探頭磨損度、被測面清潔度；在典型區域進行首次測量、平行位復測、垂直位驗證、邊緣區補測、異常點復查。

通過合理運用設備功能與科學制定檢測方案，宇時先鋒UM-5系列超聲波測厚儀完全能夠應對非光滑表面的挑戰。技術突破的關鍵在于理解聲波與材料表面的相互作用機理，將設備性能與工藝特性深度融合。隨著公司引進更多的創造型人才、我們將研發更加高端方便的超聲波設備，推動無損檢測技術邁向新高度。
