在工業檢測領域，螺栓作為關鍵連接件，其長度精度直接影響設備裝配質量與運行安全。本文以PM5 Gen2超聲波測厚儀對95mm左右標準螺栓的實測過程為例，系統闡述超聲波無損檢測技術在螺栓長度測量中的應用原理與操作規范。

一、檢測設備與技術原理

本次實測采用PM5 Gen2型超聲波測厚儀，該設備配備特制低頻探頭，具備0.001mm級分辨率與（0.5H%+0.01mm）測量精度。其核心原理基于超聲波脈沖反射法：儀器發射超聲波穿透被測材料，當聲波遇到底面或異質界面時產生反射回波，通過計算發射與接收的時間差Δt，結合材料聲速V，即可通過公式L=V×Δt/2精確計算材料厚度也就是長度。

二、實測操作流程

1.設備校準

選用與螺栓材質（假設為20#鋼）對應的聲速值5900m/s；或者通過聲速校準來校準聲速，具體過程可詢問工程師。

2.動態測量

將耦合劑涂抹到螺栓端面，并將探頭垂直緊貼螺栓端面，輕壓使耦合劑充分填充接觸面。

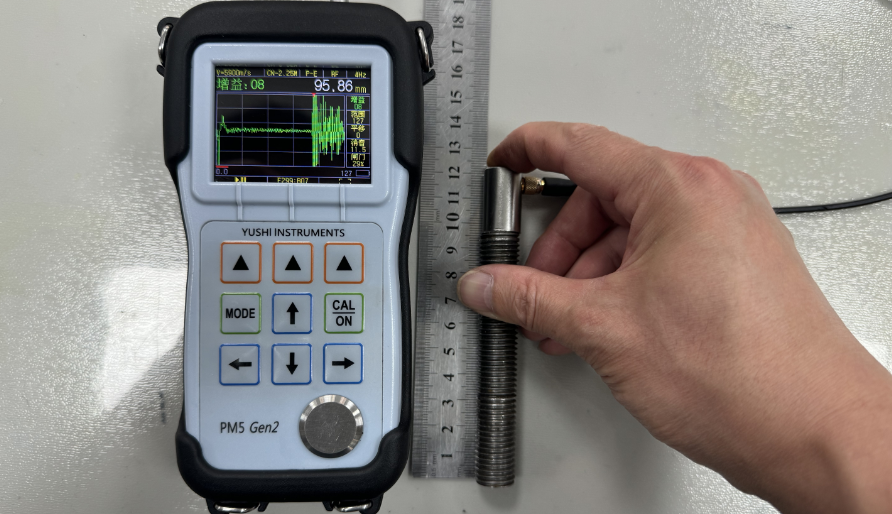

儀器實時顯示主聲程讀數95.86mm，通過增益調節鍵優化回波信號清晰度。

三、關鍵技術要點

1.聲速匹配性

不同金屬材料聲速差異顯著（如鋁3150m/s、1018鋼5900m/s），必須根據材質手冊或?qū)崪y(cè)標定聲速參數，否則將產生系統性誤差。

2.端面識別優化

PM5 Gen2特有的智能濾波算法可自動區分螺紋反射波與底面回波，通過調整增益、消音等參數可屏蔽表面粗糙及內部缺陷、螺紋等引起的雜波干擾。

3.異常數據處理

1）當出現讀數波動＞0.1mm時，需檢查：

2）探頭磨損程度（建議一段時間要校驗）

3）耦合狀態（需要將探頭與被測工件耦合在一起）

4）材料內部缺陷（如氣孔、夾渣導致的異?；夭ǎ?/span>

四、技術優勢與應用前景

相較于卡尺、千分尺等接觸式測量工具，超聲波檢測具有三大突破性優勢：

1. 非破壞性：無需破壞螺栓，即可實現長度測量。

2. 使用方便：無需將螺栓取出測量，可直接在線檢測其厚度，特別適用在役設備檢測

3.全截面掃描：因?yàn)?/span>A掃描功能的加持還可發現內部橫向裂紋、氣孔、、夾雜等隱蔽缺陷，實現質量追溯。

4.數據可追溯：PM5 Gen2內置10萬組存儲空間，支持USB數據導出，也可支持482串口、藍牙、無線傳輸實現在線測厚。

該技術已廣泛應用于航空航天、軌道交通、能源裝備等領域。隨著5G+工業互聯網的發展，超聲波測厚儀與物聯網技術的融合將實現遠程在線監測，為智能制造提供關鍵數據支撐。
