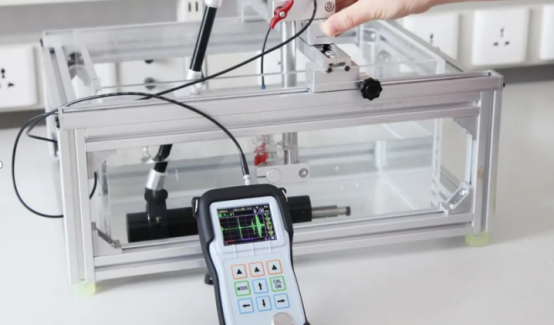

水浸測厚是超聲波原理測厚的一種方法，其特點是用水作為工件和探頭的耦合劑。檢測時將工件與探頭一起放入水中，探頭距工件一定距離 (稱為水層厚度) 。超聲波發射后，經水至工件表面再轉入工件內部，即可通過顯示屏上的A掃描波形的調整，正確顯示出工件的厚度。

水浸測厚的原理

超聲波測厚儀是根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

超聲波水浸測厚法是將探頭放入水中，其發射超聲波將會產生多次水界面反射波，同時被探物體內也產生反射的超聲波回波，由于超聲波在水中和被測材料的傳播速度不同，通過調整探頭與被探物體間的水層厚度，使被探物體的底波位于二次水界面反射波前。

水浸法分類

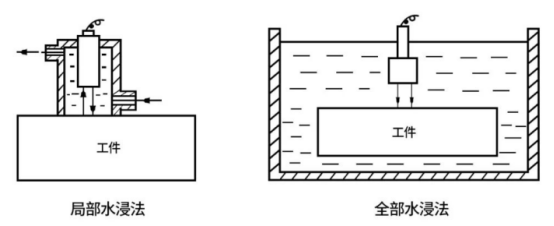

水浸法一般分為二種方法：局部水浸法和全部水浸法，前者使用充水探頭，主要用于替代大面積測厚，提高工作效率；后者使用水浸探頭，適用表面粗糙、形狀復雜、耦合條件差的工件，如管材、棒材的自動化測量。

客戶樣件

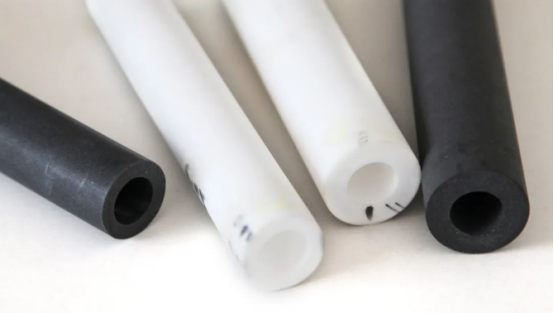

我們收到來自客戶的樣件濾芯材料（直徑30-40mm，壁厚5-9mm左右），濾芯經高溫、高壓燒結而成的，并有微孔分布?？蛻粢鬁y量其壁厚，檢測其均勻性和最小厚度。

測試結果

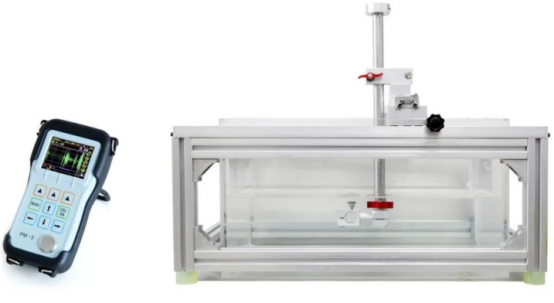

由于這種材料的特殊結構，常規的超聲波測厚方法很難接收到底面回波，不能實現測量。經過試驗，使用宇時先鋒PM-5系列超聲波測厚儀進行水浸法測試，回波清晰，測值快速穩定準確。

總結

在日常的超聲波測量工作中，有一些工件由于表面粗糙、形狀不規則等特殊原因，不能用常見的直接接觸法來進行超聲波測厚。對于這類的工件，不妨嘗試使用水浸法超聲波測厚。

水浸探頭如果用普通探頭，則聲波進入工件后聲束擴散將增大，聲能經過水層又在工件中擴散后超聲波的能力將消弱，導致檢測靈敏度降低。為集中聲能，應采用聚焦探頭，探頭頻率則根據材料特點選擇。

水浸測厚靈敏度高，液體耦合聲能損失小，水浸測厚能克服工件表面粗糙或表面形狀而造成的聲能損失的因素。

由于不需要緊密的接觸，因此提高了測量速度，適用于在線測量的二次開發
