一、操作步驟詳解

1. 設備準備與參數校準

（1）設備檢查

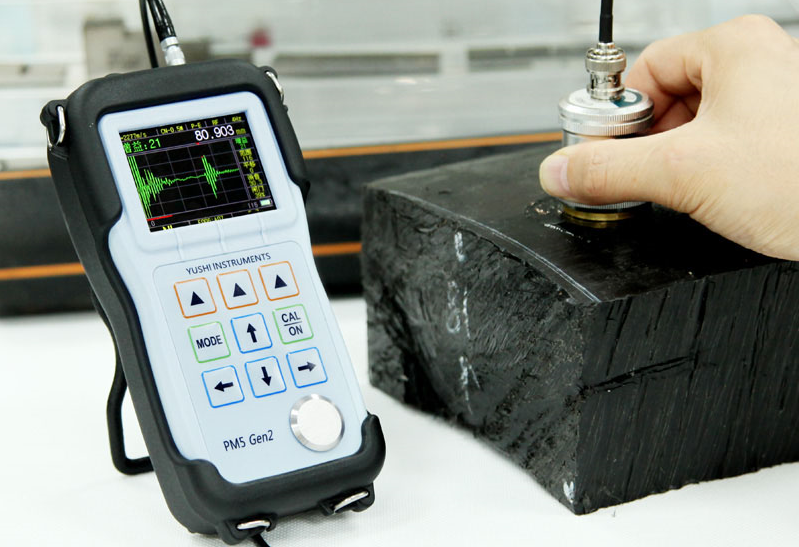

使用PM5 Gen2超聲波測厚儀前，需確認探頭（當材料較厚時建議選用低頻探頭，此次測量80mm厚PE材料厚度我們選擇0.5MHz接觸式超聲波探頭，如遇到較薄PE材料我們選擇高頻探頭）、顯示屏及按鍵功能正常。檢查電池電量是否充足，并準備機油或者醫用耦合劑作為耦合劑。

（2）參數選擇

按“MODE”鍵，探頭類型選擇“接觸式”，探頭頻率選擇“0.5MHz”，測量模式選擇“P-E”

（3）聲速校準

按“CAL”鍵，校零探頭選擇“BLOCK”，準備兩個不同厚度單同一材質的PE材料樣塊，選擇“兩點校準”，根據提示將探頭分別測量兩塊不同厚度的PE標準試塊，待顯示屏穩定后，通過方向鍵調整測量值至標準厚度，聲速與探頭零點同時校準完成。。PE材料典型聲速為1900-2500m/s，需根據實際試塊反測值調整。

2. 現場測量流程

（1）表面處理

清除PE管材/板材表面渣土、浮灰，確保耦合劑能充分填充空隙。

（2）耦合劑涂抹
在探頭接觸面均勻涂抹，厚度以覆蓋探頭表面為準，避免過量導致浪費。

（3）厚度測量

將探頭垂直壓緊PE材料表面，待顯示屏數字由綠色變成白色后讀取數值。

對厚度超過50mm的板材，建議啟用"A掃描模式"，移動探頭根據正確波形尋找正確厚度值。

（4）數據記錄

同一位置測量3次取平均值，誤差超過±0.5mm時需重新校準。

使用設備內置存儲功能（支持20組文件）或手動記錄環境溫度、耦合劑類型等參數。

二、關鍵注意事項

1. 環境因素控制

溫度影響：PE材料聲速隨溫度升高呈非線性下降（每升高10℃聲速降低約1.2%）。建議在20±5℃環境下測量，并在記錄中標注實際溫度。

濕度管理：高濕度環境可能導致探頭內部結露，使用后需用干燥布擦拭并存放在干燥器中。

2. 耦合劑選擇

常規測量選用甘油（聲阻抗匹配度高），低溫環境（-10℃以下）改用硅基耦合劑，高溫場景（>60℃）需使用專用耐高溫耦合劑（如宇時先鋒HUC-1高溫耦合劑）。

3. 特殊材料處理

多層復合PE：需通過超聲波在各層界面的反射來識別分層厚度，也需要根據實際工件選擇適合的探頭。

4. 設備維護

1.每日使用后清潔探頭表面殘留耦合劑。

2.長期存放時取出電池，防止漏液損壞電路。

三、PE材料厚度測量的重要性

1. 質量控制核心指標

在燃?xì)夤艿?、包裝薄膜等領域，PE材料厚度直接決定產品性能：

管道行業：GB/T13663.2-2018標準規定，PE給水管材壁厚偏差需控制在±5%以?xún)?nèi)，超厚可能導致焊接缺陷，過薄則影響承壓能力。

包裝領域：食品級PE薄膜厚度低于15μm時，阻隔性能下降30%以上，易引發內容物變質。

2. 安全生產保障

壓力容器：PE儲罐壁厚不足可能導致應力集中，在-20℃低溫環境下脆性斷裂風險增加2.5倍。

地埋管道：厚度不均會加速土壤應力腐蝕，某市政工程案例顯示，壁厚偏差超10%的管道5年泄漏率達18%。

3. 成本優化依據

通過厚度數據可實現：

材料利用率提升：某塑料廠通過超聲波測厚優化擠出工藝，使板材厚度標準差從83mm降至80mm，年節省原料成本120萬元。

壽命預測：建立厚度-使用時間模型，預測PE管道剩余壽命，指導預防性維護。

四、行業應用案例

某石化企業PE儲罐檢測中，采用PM5 Gen2測厚儀配合掃描模式，發現罐底局部區域厚度從標準值40mm驟降至28mm。經開挖驗證，該區域因長期接觸化學溶劑導致溶脹減薄，及時修復避免了重大泄漏事故。

五、結語

超聲波測厚技術為PE材料質量控制提供了高效解決方案。通過規范化的操作流程、精準的參數校準及環境控制，可實現±0.1mm的測量精度。建議企業建立厚度數據庫，結合統計過程控制（SPC）方法，持續優化生產工藝，確保產品安全與成本效益的平衡。
