在工業無損檢測領域，YUT-2600超聲波探傷儀憑借其高精度與便攜性，成為軸類零件質量評估的核心設備。本文基于設備操作界面特征與實際檢測場景，系統闡述其技術原理、參數配置及缺陷判定方法，形成一套完整的軸類探傷技術方案。

一、設備原理與技術架構
YUT-2600超聲波探傷儀采用脈沖反射法，通過發射高頻聲波（0.5-15MHz）并接收反射信號實現缺陷檢測。設備配備TFT真彩顯示屏，支持全屏波形顯示，分辨力達32dB，可清晰捕捉軸類內部裂紋、氣孔等缺陷的回波特征。其核心優勢在于雙晶工作模式與55dB靈敏度余量，確保在200mm檢測深度下仍能精準識別Φ2mm平底孔級缺陷。設備支持脈沖移位（0-2000mm），可探測0-4500mm厚度的工件，與動態范圍≥30dB，適應不同直徑軸類的檢測需求。

二、軸類探傷參數配置規范
針對軸類零件特性，需建立標準化檢測流程：

1. 聲速校準：根據材料類型與探頭類型預設聲速值（如直探頭測量碳鋼聲速5920m/s）。

2. 增益調節：采用(0.1、1、2、6)dB 步 進 步進調節，配合波峰記憶功能，實時包絡顯示缺陷最高波，記錄缺陷最大值。

3. 掃描路徑規劃：

• 直線軸類采用螺旋掃描，探頭以5°步進角沿軸向移動，確保聲束覆蓋360°范圍

• 階梯軸需分段檢測，在直徑突變處設置50mm重疊掃描區

三、典型缺陷波形特征庫
通過大量案例積累，建立軸類缺陷波形數據庫：

• 橫向裂紋：直探頭檢測時，聲束垂直入射裂紋面，呈現“雙波消失”現象，底波高度驟降≥6dB

• 鍛造折疊：回波呈密集林狀，波峰間距≤2mm，伴隨20kHz頻譜分量

• 白點缺陷：在時基線10-30mm區域出現叢狀波，波高≥80%屏高，移動探頭時波形跳動明顯

• 疏松山脈波：低增益條件下波形模糊，提高增益后呈現鋸齒狀起伏，波幅差＞12dB

五、現場檢測質量控制要點

1. 數據追溯：內置1000組檢測數據存儲功能，記錄參數包含探頭角度、增益值、耦合劑類型等18項關鍵參數

六、典型應用案例分析

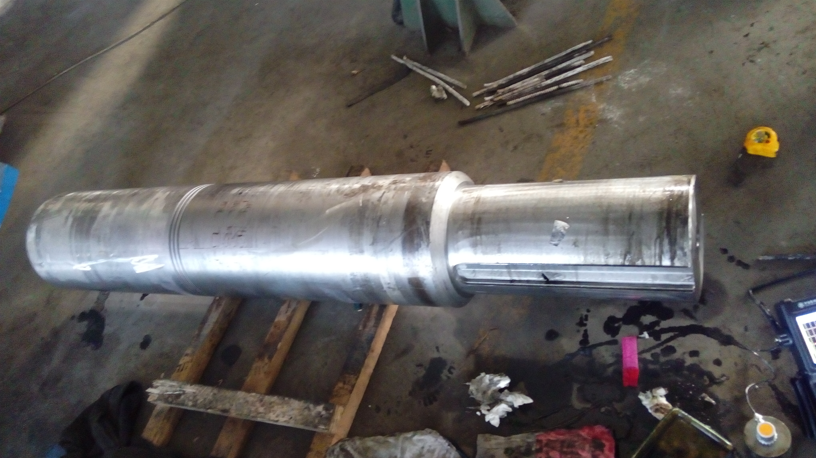

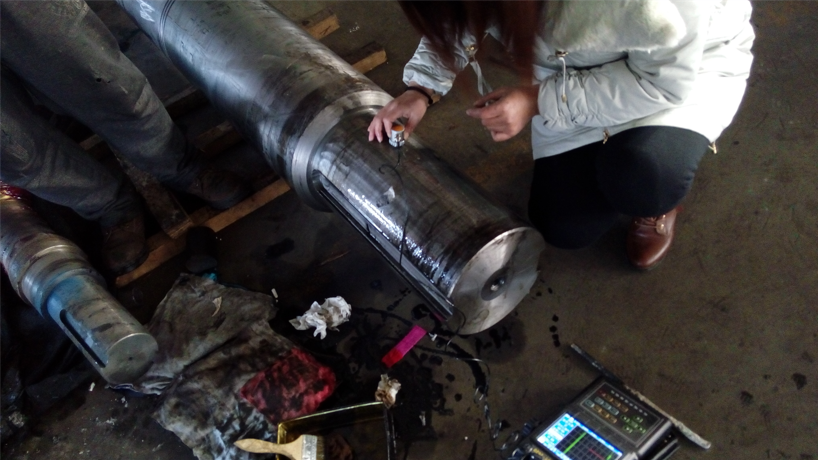

在某廠軸檢測中，采用YUT-2600實施檢測：

• 配置不同直探頭（雙晶直探頭檢近表面，單晶直探頭檢大于45mm處），通過周向及軸向全檢檢測軸內部氣孔、夾雜、疏松等缺陷。

• 在軸端面檢測時，判斷軸向是否存在橫向裂紋回波；

• 觀察第一次底波是否有降低到一半現象，或者底波前出現多余缺陷波，出現前兩種現象判斷為有缺陷


該技術方案已在軌道交通、能源裝備等領域廣泛應用。YUT-2600通過優化參數配置與建立標準化判定體系，可實現軸類零件內部缺陷的精準定位與定量評估，為設備安全運行提供可靠保障。隨著相控陣技術與人工智能算法的融合，未來檢測效率與缺陷識別準確率將得到進一步提升。
