超聲波測厚儀測量腐蝕嚴重的鋼管壁厚
引言在工業領域，金屬管道的腐蝕是一個普遍存在的問題，腐蝕不僅會降低管道的使用壽命，還可能引發安全隱患。因此，定期檢測管道壁厚，尤其是腐蝕嚴重的鋼管壁厚，是十分重要的。本文將介紹如何使用UM-5DL超聲波測厚儀來測量腐蝕嚴重的鋼管壁厚。
UM-5DL超聲波測厚儀簡介
UM-5DL超聲波測厚儀是一種精密的測量儀器，用于測量各種金屬及非金屬材料的厚度。其工作原理是通過超聲波脈沖反射法來測量材料厚度。該儀器具有操作簡便、測量精度高、顯示直觀等優點，廣泛應用于石油、化工、電力、冶金、造船等行業。
腐蝕鋼管測量的技術挑戰

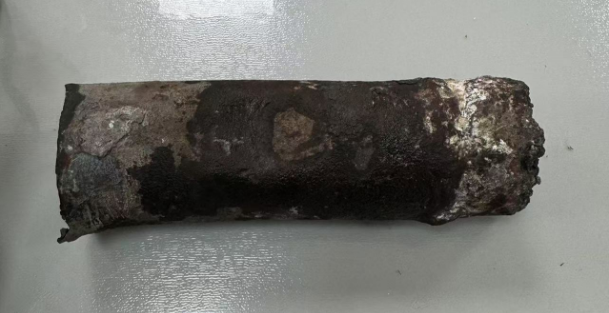

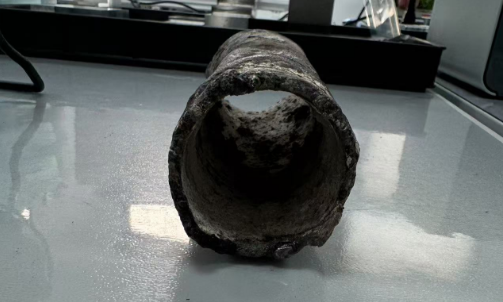

腐蝕嚴重的鋼管表面往往呈現不規則形態，這給精確測量帶來三大挑戰：一是表面氧化層和腐蝕產物導致超聲波信號衰減；二是凹凸不平的表面影響探頭耦合效果；三是局部減薄區域可能被周圍較厚部分干擾而難以識別。針對這些問題，UM-5DL通過TC510探頭和智能信號處理算法，能夠穿透表面腐蝕層，準確識別鋼管基材的回波信號。
測前準備
校準儀器：在使用UM-5DL超聲波測厚儀之前，需要對儀器進行校準，以確保測量結果的準確性。根據儀器說明書進行操作，通常包括零點校準和已知厚度樣件的聲速校驗。
檢查鋼管表面：由于鋼管表面可能存在銹蝕、污垢或其他附著物，這些都會影響測量結果的準確性。因此，在測量前需要清理鋼管表面的松動附著物。
現場測量操作規范
準備工作階段需清潔被測表面，去除疏松的腐蝕產物和涂層，露出金屬基體。使用專用砂紙或鋼絲刷處理時應注意避免過度打磨改變實際壁厚。耦合劑應選擇高粘度型號，確保在粗糙表面形成良好聲學接觸。
校準環節至關重要，應選用與被測鋼管相同材質、相近腐蝕狀態的標準試塊進行校準。若鋼管腐蝕嚴重導致標準校準困難，可采用"兩點校準法"：先測量已知最薄處，再測量相對完好區域，建立線性關系。
UM-5DL的最小厚度捕獲功能可自動記錄測量過程中的最小值，避免人為遺漏關鍵數據。
數據分析與結果處理
UM-5DL配備的數據記錄功能可存儲上千組測量數據，通過配套軟件可生成直觀的厚度分布圖。對于嚴重腐蝕鋼管，應重點關注：1)最小剩余壁厚值及其位置；2)壁厚減薄率（計算原始壁厚與測量值的百分比）；3)相鄰測點間的厚度梯度變化。這些參數對評估鋼管剩余強度和預測使用壽命具有決定性意義。
值得注意的是，當測量值出現異常波動或者無法正常顯示A掃描波形時，應考慮是否為內部點蝕造成的信號干擾。應輔以其他無損檢測方法驗證。
工程應用價值
通過UM-5DL超聲波測厚儀獲得的精確數據，可以科學制定管道的維修更換計劃，避免過度維護造成的資源浪費；準確計算管道的最大允許工作壓力，保障安全生產；建立管道腐蝕速率數據庫，為預防性維護提供依據。某煉油廠應用案例顯示，使用UM-5DL對一段服役15年的碳鋼管道進行檢測，發現了常規方法未能檢出的局部減薄區域，及時避免了可能的泄漏事故。
結論
UM-5DL超聲波測厚儀在測量腐蝕嚴重鋼管壁厚方面展現出獨特的技術優勢。其高精度測量能力、強大的表面適應性和便捷的數據處理功能，使其成為工業設備完整性管理不可或缺的工具。正確使用該設備并合理解讀測量數據，可為腐蝕管道的安全評估提供可靠依據，有效延長設備使用壽命，保障工業生產安全經濟運行。隨著技術的不斷發展，超聲波測厚儀將在設備狀態監測領域發揮更加重要的作用。
