今日樣件

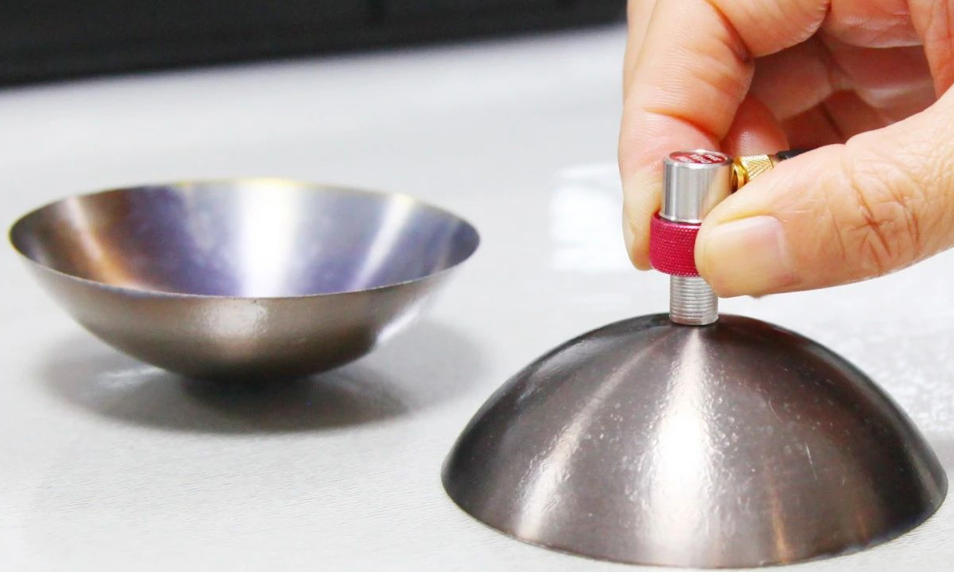

樣件為半圓型有弧度的鈦合金薄件，形狀類似一只碗，壁厚只有0.17-0.3mm。

一、質量安全背景
關鍵零部件的質量可靠性直接決定整體裝備的安全性能。在航空航天及國防工業領域，鈦合金等特種金屬構件的加工精度要求極為嚴苛，特別是厚度分布在0.17-0.3毫米區間的超薄結構件，其尺寸公差要求的非常嚴格，這樣才能滿足飛行器動力系統、航電設備等關鍵部位的裝配要求。

二、測試方案與結果分析
針對此類精密測量需求，

準備工具：

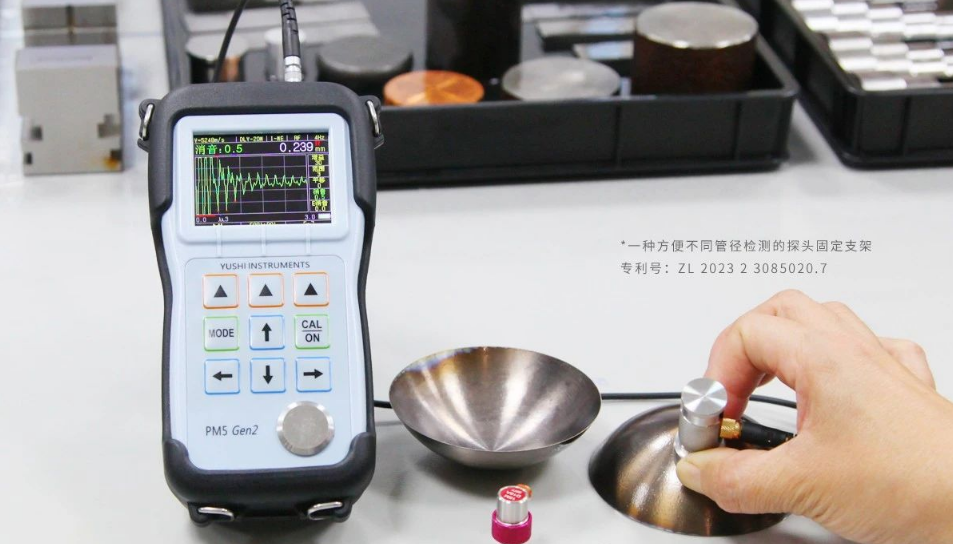

PM5 Gen2超聲測厚儀，

D20A3單晶探頭，

D20A3支架

測試依據

測厚儀在A型掃描顯示界面呈現清晰的多次回波序列。經多周期回波校驗技術處理，系統可實現測厚。

高頻優化方案
針對接觸面為弧形的特殊工況，采用20MHz高頻探頭配合剛性導向支架，結合I-ME（多回波校驗增強模式）模式，可顯示多次底面回波信號

三、工程應用價值
本超聲測厚儀特別適用于：
■ 航空發動機葉片涂層厚度檢測
■ 航天器蜂窩夾層結構測量
■ 軍工精密鑄件壁厚分析

技術團隊可提供：

樣件實測分析服務

定制化探頭開發

測量工藝優化方案

本技術方案已成功應用于某型直升機旋翼系統關鍵部件的量產檢測，實現測量效率提升60%的同時將誤檢率控制在0.3‰以下。歡迎隨時與我們聯系獲取完整測試報告及行業應用案例。
