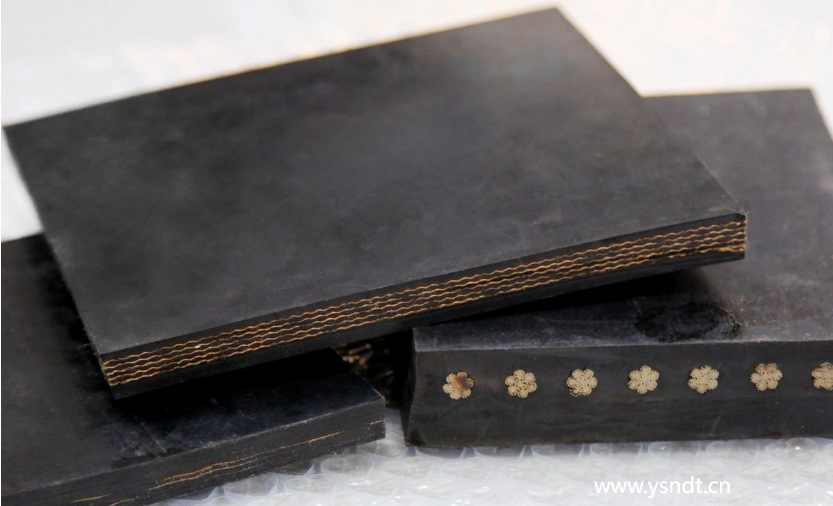

今天又又又又收到用戶郵寄的橡膠傳送帶樣件，用戶希望了解加固層上面的橡膠厚度和傳送帶的整個厚度。

輸送帶是帶式輸送機的主要部件，從構成來看，輸送帶主要由骨架材料、覆蓋層及打底材料三大部分組成。重型輸送帶都添加了織物或鋼絲簾線內層，以增強傳送帶的承載強度。

在生產過程和被安裝使用后，傳送帶厚度是確保產品符合相關規格的重要指標之一，其中覆蓋橡膠層為決定其性能及用途的關鍵部分。

在使用過程中，由于傳送帶會磨損變薄，如果不加以控制，除了常規性損傷外，還會因此造成斷裂，不僅帶來巨大的經濟損失，嚴重時甚至引發安全事故。用戶需要定期檢測傳送帶剩余橡膠的厚度，以估算傳送帶的使用時限，采取針對性的控制措施，對于用戶來說非常重要。

1.測前分析

在測量過程中，超聲波穿過橡膠覆層到加固層會反射回來，我們就可以得到橡膠層厚度。如果傳送帶的加固層是紡織材料，超聲波不能穿透紡織材料到下層橡膠。所以很難得帶傳送帶整體對于帶有鋼簾加固層的傳送帶來說，一般只有在鋼絲簾線之間有足夠?qū)挼目障?，可使超聲波毫無障礙地傳播到傳送帶的另一側時，才可以測量傳送帶的整個厚度。

2.測量工具

儀器：PM5Gen2超聲波測厚儀

探頭：C2.25M13（較薄橡膠）/0.5M28（較厚橡膠）

耦合劑

3.測量結果

我們使用宇時先鋒超聲波測厚儀PM5 Gen2進行測量，對探頭的選擇取決于所要測量的橡膠層的厚度范圍。如果要測量的橡膠層的厚度范圍在約1毫米到6毫米之間，則通常建議使用2.25 MHz延遲線探頭（C2.25M13）進行測量。如果要測量的橡膠層的厚度范圍在約6毫米到25毫米之間，則一般要使用2.25 MHz穿透接觸式探頭（C2.25M13）進行測量。我們還可以使用0.5 MHz（0.5M28）低頻探頭測量更厚的橡膠層厚度，標準厚度可達60mm,定制款測厚可達120mm。測厚時要通過實時A掃描波形觀察測量情況，找到材料正確的底面回波，厚度測量正確有效。對于鋼絲簾線之間有足夠?qū)挼目障兜膫魉蛶?，我們可以使用雙層選項通過波形同時查看覆層厚度和整體厚度。★注意：橡膠材料的衰減性較強，建議使用凝膠類耦合劑。在檢測在役傳送帶之前，需將傳送帶清理干凈。

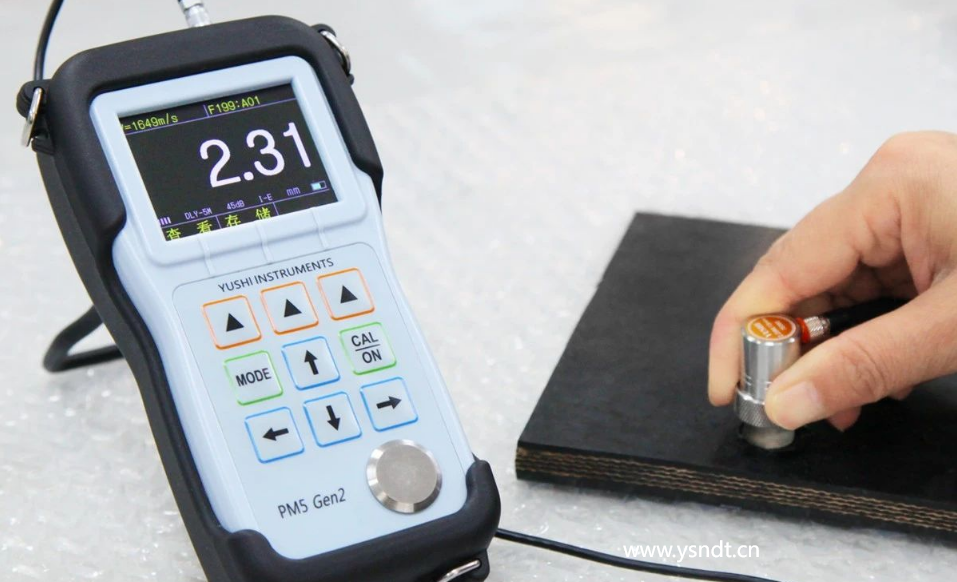

加固層上薄橡膠覆層厚度測量

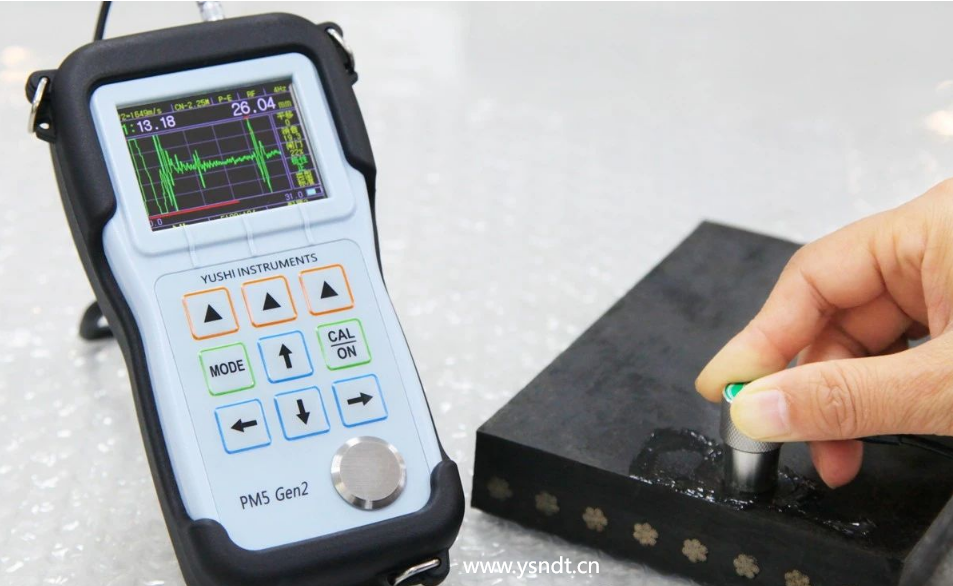

使用雙層選項同時測量覆層厚度和整體厚度

超聲波測厚儀測量材料厚度快速、簡單且準確，是控制產品質量主要的手段和方法。如果您想了解有關使用超聲波技術測量橡膠傳送帶厚度的方法，或在測量應用中遇到問題，可以聯系我們郵寄樣件測試，我們將為您提供解決方案。
