怎么穿透厚涂層測量基材厚度？
2024-10-29 18:46:10
宇時先鋒
61
此次使用的探頭是2.25MHz保護膜探頭
儀器選用的是PM5Gen2超聲波測厚儀
測量模式：E-E或E-EV（要求基材底面回波一定要有3次以上）
測試方法：
1.首先范圍調大可以看到整體波形，分析涂層回波和基材底面回波。底波的形狀是一樣的，并且2個連續(xù)底波之間的距離相等。
2.必要時可將消音紅線調大，消去涂層回波。
3.極性-負、類型-最高波、相位90°，可根據(jù)實際情況調節(jié)。
說明：下圖為涂層3mm的鋼底面回波。

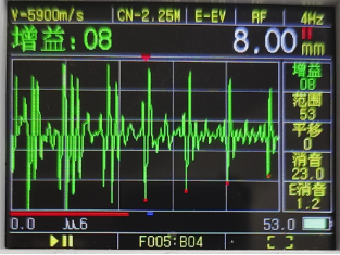

下圖為涂層20mm的鋼底面回波
