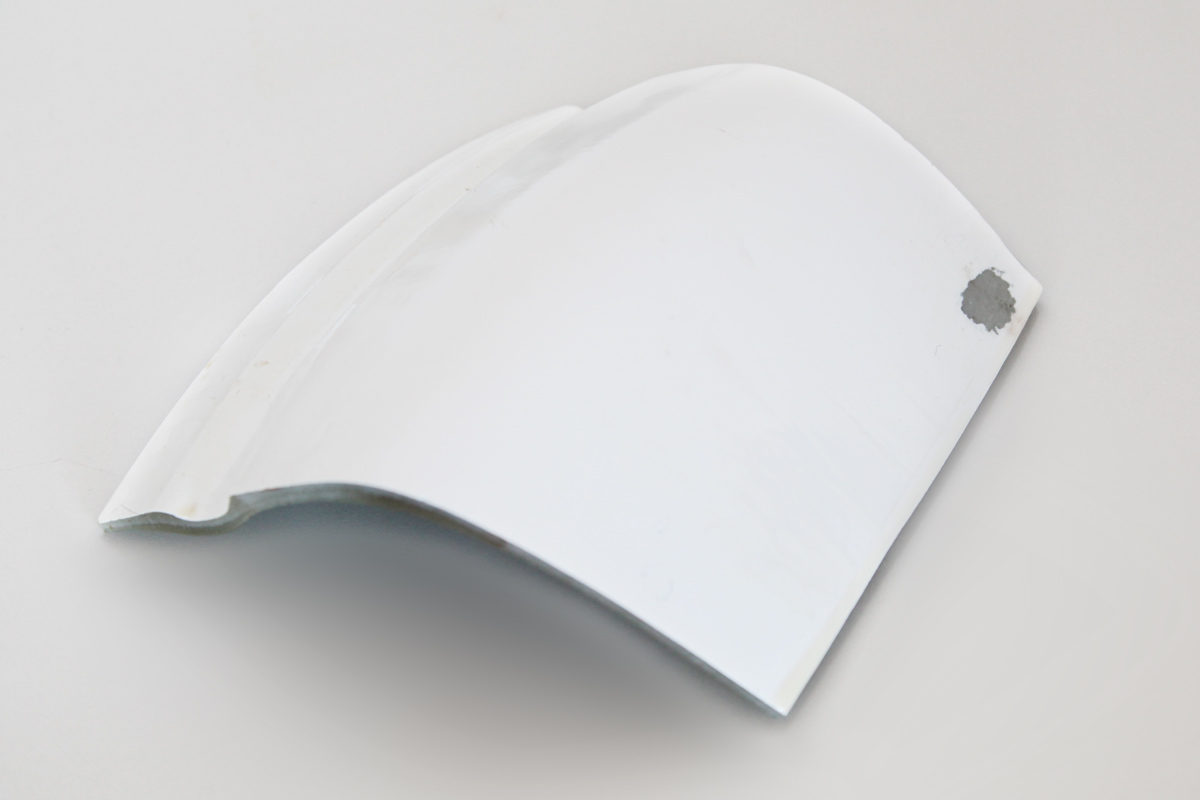

收到客戶某船舶公司的產品樣件-帶凝膠漆的玻璃纖維船體，制造廠家需要測量凝膠涂層的厚度，以確保它在規定的范圍內。通常厚度范圍要求大約0.25毫米到1毫米，大多數情況下厚度約為0.5毫米左右。

準備工具：

宇時先鋒PM5Gen2超聲波測厚儀

高頻單晶延遲線探頭

測量過程及分析

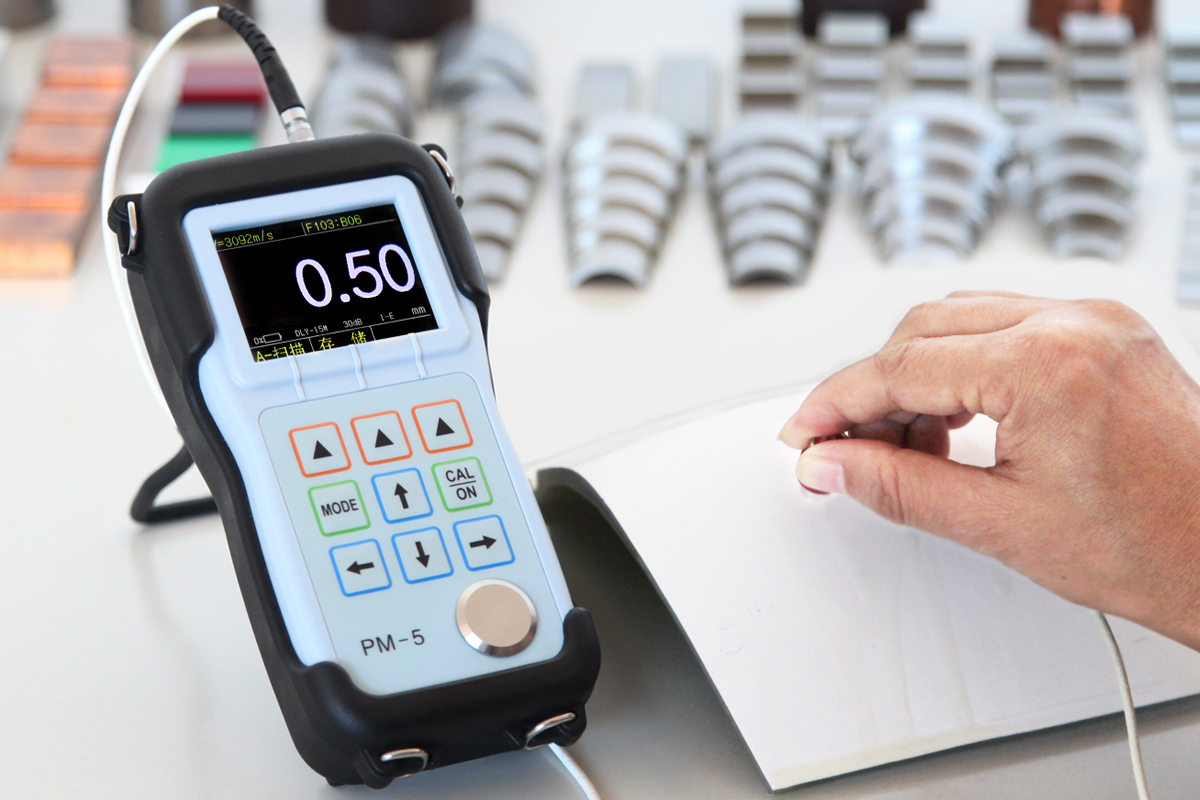

測量不同厚度的凝膠漆層厚度，回波清晰，方便快捷，測值正確。

PM5Gen2系列超聲波測厚儀的A掃描波形顯示對于確定回波有效性和驗證正確讀數非常有用。凝膠涂層的內表面通常是粗糙和不規則的，由于這種不均勻的幾何形狀，來自凝膠涂層-玻璃纖維邊界的回波變化很大。因為制造商通常最關心的是確保凝膠涂層滿足最小厚度，測量時使探頭與被測材料表面保持垂直狀態，可以通過A掃描波形來驗證最小凝膠涂層的厚度。
