常見的半導體材料有硅、鍺、砷化鎵等，硅是各種半導體材料應用中最具有影響力的一種。半導體在集成電路、消費電子、通信系統、光伏發電、照明、大功率電源轉換等領域都有應用，如二極管就是采用半導體制作的器件。

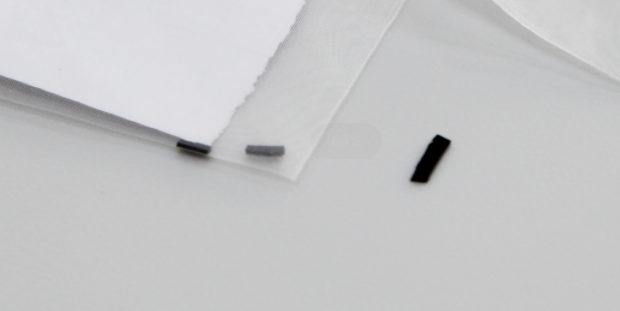

最近又收到了客戶郵寄的半導體硅材料，是暗黑藍色的，很脆，是典型的半導體，化學性質非常穩定。厚度在0.75mm左右，尺寸很小，寬度在1.5-2.6mm?？蛻粢鬁y量其厚度，使用超聲波測厚儀測量半導體材料厚度是否達標且均勻，是控制產品質量主要的手段和方法。

04測量分析和結果

首先測量時要考慮到被測工件的厚度、材料和幾何形狀等多種因素，選擇適合測量的儀器和探頭，這是檢測過程中至關重要的第一步。

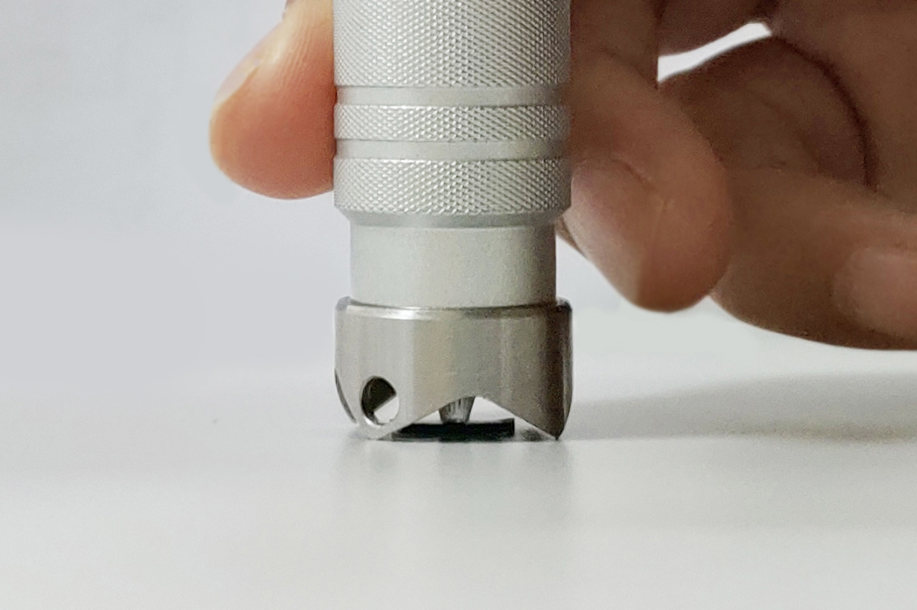

我們考慮到這個樣件尺寸較小，應選擇測量面小的探頭。我們使用宇時先鋒超聲波測厚儀PM5 Gen2選用筆式延遲線探頭進行測量，其尖窄的延遲塊端部可以將探頭耦合到尺寸非常小的測量面上，回波清晰，測量值穩定準確。

無論從科技或是經濟發展的角度來看，半導體的重要性都是非常巨大的。大部分的電子產品，如計算機、移動電話或是數字錄音機當中的核心單元都和半導體有著極為密切的關聯。

半導體材料被廣泛應用到各個領域中，如果您想了解有關使用超聲波技術測量半導體材料厚度的方法，或在測量其它材料厚度中遇到難題，可以聯系我們郵寄樣件測試，我們竭誠為您服務。
