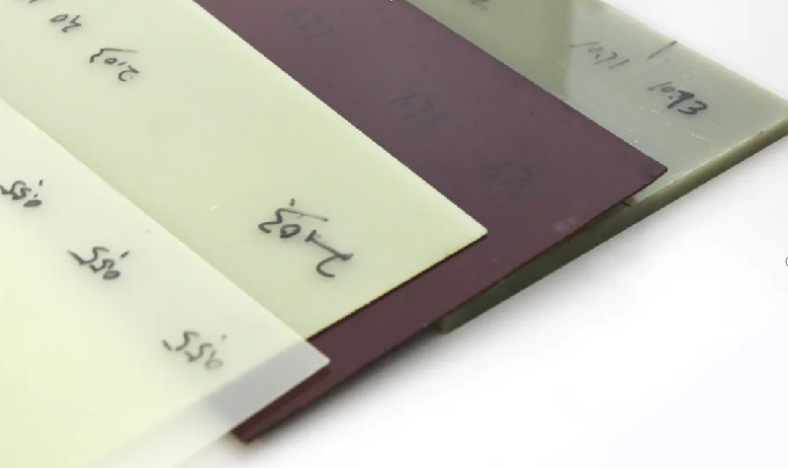

我們收到電工材料生產廠家的產品樣件，電氣用層壓制品，有環氧玻璃布層壓板、航空用玻璃布層壓板等等，厚度在0.5mm到100mm不等，客戶要求測量其厚度。對于層壓制品的質量控制都有相關標準規定，其中對于標稱厚度及允許偏差做明確要求。使用超聲波測厚儀測量該材料厚度是否達標且均勻，對于確保電路的安全運行和設備的性能穩定至關重要。

測量分析和測量結果

測量儀器和測厚探頭的選擇對于測量都至關重要。首先測量時要考慮到被測工件的厚度、形狀、材料等因素，選擇適合測量的儀器和探頭，這對于測量結果很重要。

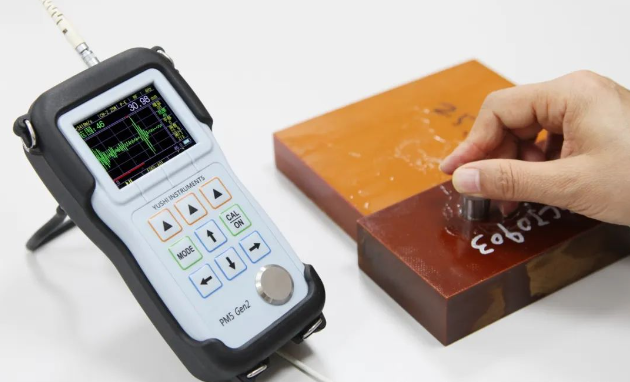

我們考慮到這個樣件材料厚度范圍比較寬，我們使用宇時先鋒PM5 Gen2超聲波測厚儀，對于不同厚度選擇不同頻率和類型的探頭。對于厚度不大的，宜選擇較高頻率的探頭5-15M，對于較厚的工件應選擇較低頻率0.5-2.25M。有針對性選擇不同型號探頭，測量值更穩定，回波清晰，測值準確。

電工材料包括導電材料、絕緣材料、磁性材料、半導體材料等。層壓制品是其中很重要的一種絕緣材料，它是由兩層或多層浸有樹脂的纖維或織物經疊合、熱壓結合成的整體。它可以是板、管、棒或其他形狀，層壓制品可加工成各種絕緣的結構零部件，隨著電氣工業的發展，高絕緣性、高強度、耐高溫和適應各種使用環境的層壓制品相繼出現并被廣泛應用在電機、變壓器、高低壓電器、電工儀表和電子設備中。

層壓板的性能和用途

電氣中層壓板的作用是一種用于固定電線和電纜的連接件，增加連接的可靠性。適用于耐熱型機械及電器，熱沖加工，電機、電器設備中做絕緣結構部件，可在變壓器油中使用。具有優異的機械、電氣性能，適用于加工各種耐磨絕緣結構件，還有耐熱等級B級的材料。航空用玻璃布層壓板，有較高的機械強度、介電強度和潔凈的表觀，是被廣泛用于航空器械的結構材料和裝飾材料。電工材料層壓制品被廣泛應用到軍工、航空航天、大型發電、高壓(特高壓)輸變電、高鐵、氣象干預等重點領域配套絕緣材料中。如果您想了解有關使用超聲波技術測量層壓制品厚度的方法，或在測量應用中遇到問題，可以聯系我們郵寄樣件測試，我們將為您提供解決方案。
