7.3.3.5 等效輸人噪聲

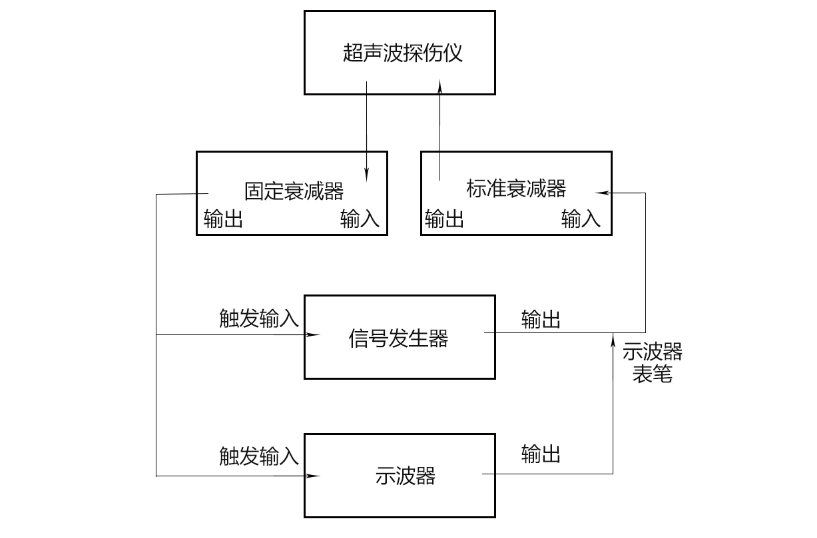

a)將超聲探傷儀設置為一發一收模式，根據圖1連接儀器;

b)在每個頻帶下，根據對應頻帶測得中心頻率設置信號發生器產生連續正弦波信號，利用該信號測量等效輸入噪聲(后續檢定時，可選擇常用頻帶或最大標稱帶寬的頻帶進行測試);

c)將超聲探傷儀增益參數(包括可變增益)設置為最大值;

d)斷開輸人信號并記錄超聲探傷儀屏幕上的電噪聲電平;

e)減少增益 40 dB 并重新連接輸入信號,

f)調節標準衰減器和(或)輸入信號電平，直至輸入信號電平等于前述顯示屏電文噪聲電平;

g)利用示波器測量輸人信號的峰-峰電壓值，記錄標準衰減器的衰減量S(以 dB為單位);

h)按公式下列計算等效輸人噪聲:

式中:

V_ein——等效輸入噪聲電壓值，V;

V_in——輸人信號電壓峰-峰值，V;

S——標準衰減器的衰減量，dB。

i)按下列公式計算每平方根帶寬的噪聲:

式中:

"n_in每平方根帶寬的噪聲，V/Hz^1/2

7.3.3.6 衰減器誤差

a)將超聲探傷儀設置為一發一收模式，根據圖1連接儀器;

b)在每個頻帶的中心頻率下檢測超聲探傷儀的衰減器誤差(后續檢定時，可只檢測常用頻帶或最大標稱帶寬的頻帶);

c)將超聲探傷儀增益調節為中間值;

d)在標準衰減器設置值比超聲探傷儀增益高10 dB 的情況下，調節信號發生器的輸出信號幅度，使其占全屏高度的 80%;

e)以適當步進量降低超聲探傷儀增益，并調節標準衰減器保持該信號為恒定高度，檢測超聲探傷儀的衰減器誤差:

f)如果可能的話，在1dB范圍內，以最小增量檢測超聲探傷儀的衰減器誤差:g)在整個范圍內以其每一種增量檢測超聲探傷儀的衰減器誤差;

h)記錄超聲探傷儀增益與標準衰減器之間的偏差，即為超聲探傷儀的衰減器誤差。
