7.3.3.3 發射脈沖后盲區

a)設置超聲探傷儀顯示范圍為0μs~25μs;

b)調整延遲時間，使發射脈沖前沿對準零刻度線;

c)按圖3所示連接超聲探傷儀，將超聲探傷儀設置為自發自收工作方式(連接超聲探傷儀發射端與接收端);

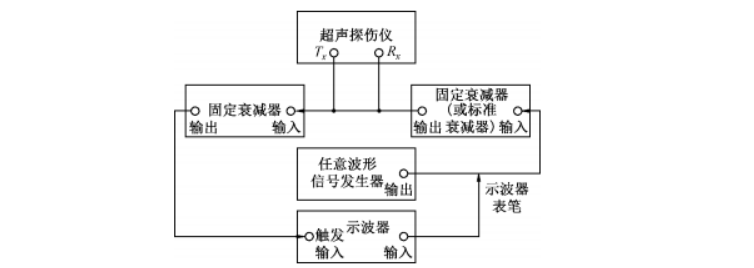

圖3 測量發射電壓后盲區儀器配置

d)依次選擇超聲探傷儀各個頻帶的設定值，并調節信號發生器產生輸出頻率為對應頻帶測得中心頻率的連續正弦波;

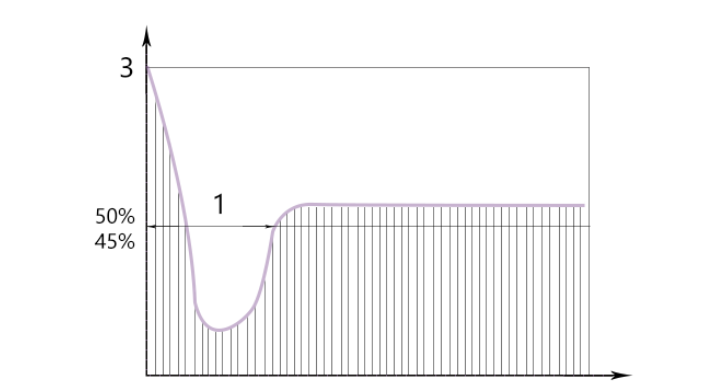

圖4 用于測量發射脈沖后盲區的信號波形說明

1——盲區的時間:2——時間:3——信號高度

注:在此過程中，宜改變輸入信號電平，并檢查超聲探傷儀放大器，要處于未飽和狀態。e)從發射脈沖前沿到時基線上信號幅度為全屏高度45%~55%所對應的時間，即為盲區(見圖 4)，單位為 μs。

7.3.3.4 動態范圍

a)將超聲探傷儀設置為一發一收模式，根據圖1所示連接儀器;

b)設置信號發生器產生 10個周期的猝發音信號;

c)按照 7.3.3.1所測得的每一個頻帶的中心頻率 廣設置信號發生器輸出頻率，檢查不同頻帶設置下的動態范圍;

d)調節超聲探傷儀增益至最小值，增大信號發生器輸出信號幅度直至超聲探傷儀顯示出現飽和，或顯示幅度達到全屏高度的100%，測量此時輸人信號的電壓(測量時要適當考慮標準衰減器的設置);

e)將超聲探傷儀設置到最大增益，如果電噪聲電平大于全屏高度的5%，減小增益，直至電噪聲電平幅度為全屏高度的5%;

f)調節信號發生器輸出信號幅度，使超聲探傷儀屏幕顯示的信號幅度達到全屏高度的 10%，測量此時輸人信號的電壓(測量時要適當考慮標準衰減器的設置);

注:如果信號發生器不能提供足夠低的電壓，宜將超聲探傷儀重新設置到大于最小增益20 dB的電平并對測量結果作必要的修正。

g)當V_min低于等效輸人噪聲V_ein時，按公式(4)計算動態

G_D=20log₁₀（V_max÷V_min）...............................(4)

式中:

G_D——可用動態范圍，dB;

V_max——超聲探傷儀接收信號幅度顯示飽和或到達 100%時的輸入信號電壓，V;

V_min——超聲探傷儀接收信號幅度顯示到達 10%時的輸人信號電壓，V。

當V_min不小于等效輸人噪聲V_ein時，按公式(5)計算動態范圍:

G_D=20log₁₀（V_max÷Vein）...........................（5）
