滲透檢測和磁粉檢測有什么要求

2021-05-18 18:43:17 沈陽宇時先鋒檢測儀器有限公司 324

中華人民共和國國家標準

無損檢測滲透檢測和磁粉檢測

觀察條件

GB/T 5097—2005/

Non-destructive testing Penetrant testing and

ISO3059:2001

magnetic particle testing -viewing conditions

代替GB/T 5097—1985

(ISO 3059:2001，IDT)

1范圍

本標準規定了在磁粉和滲透檢測中對觀察條件的控制。包括對光照度和UV-A輻射照度的最低要求及其測量方法，適用于以肉眼作為主要觀測手段的場合。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注明日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。

GB/T 9445無損檢測人員資格鑒定與認證(ISO 9712:1999，IDT)

GB/T 2900.65電工術語照明(GB/T 2900.65—2004，IEC 60050-845，IDT)

3安全提示

應考慮國家和地方的所有有關健康和安全方面的法規。

應盡量減少人暴露在UV-A輻射下。應避免暴露在低于330 nm的UV-A輻射下。應避免暴露在UV-B和 UV-C輻射下(如來自損壞或開裂的濾片)-

4色對比技術

4.1 光源

檢驗應在日光或人工照明下進行，不應使用如鈉燈等單色光源。被檢表面應均勻照射，應避免閃爍和反射。

4.2測量

在工作條件下，應使用光照度計測量被檢表面處的光照度。光照度計的標稱光譜響應按GB/T 2900.65標定。

4.3要求

被檢表面光照度應大于等于500lx。

5熒光技術

5.1 紫外輻射源

檢驗應在標稱最大強度值在365 nm處的UV-A輻射源(315nm至400nm)下進行。

注: UV-A的輻射照度會隨使用時間變化，如隨燈泡老化，反光罩或?yàn)V片的性能變化而變化。非常重要的是降低來自工

件上可見背景光或其他UV-A燈及未良好遮掩的其他光源對眼睛的直射-

5.2測量

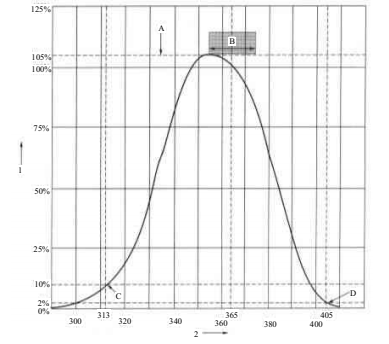

在工作條件下,應使用具有圖1所示的靈敏度響應的UV-A輻照強度計對被檢表面處測量UV-A輻射照度。測量應在紫外輻射源輸出穩定后進行(開啟不小于10 min后)-

光照度測量按4.2進行，光照度計上讀數應不受UV-A輻射影響。

5.3要求

測量被檢表面UV-A輻照強度應大于10W/m2(1000uw/cm2)，并且光照度低于20lx，在UV-A輻射源打開并穩定后的工作條件下進行。

滲透檢測的UV-A輻射照度不應大于50 w/m2(5000/uw/cm2)。

在操作者視場內無閃爍光、其他的可見光源或UV-A輻射源下，環境可見光照度應低于20 Ix。

滲透清洗工位處被檢表面的UV-A輻照強度最低為3 W/m2(30o/uW/cm2)，且光照度應低于150 lx。

6視力

應與GB/T 9445要求一致。

7校驗

輻射照度計和光照度計應按制造商推薦的校準周期，使用可溯源到國家基準的標準器具進行校準。檢驗周期不應超過24個月。

UV-A輻射照度計應在365 nm波長的單一譜線上進行校準。儀器維修或受損后均應進行必要的校驗。當使用可分離的傳感器和讀數裝置時，應對整個系統(包括讀數裝置和傳感器)進行校驗。

校驗結果應形成校準證書，合格聲明或檢測報告等適當形式書面文件。
