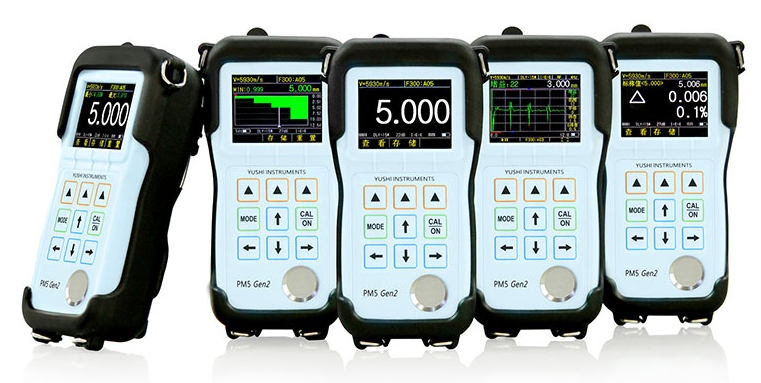

一  超聲波測厚儀器

1.儀器應能方便調節并顯示測量范圍內的厚度值。時基線調節功能在不同的儀器上有不同的名稱,

例如：

  1)數字直讀式超聲測厚儀;

  2)帶A掃描顯示并能直接顯示厚度的超聲測厚儀;

  3)帶A掃描顯示的超聲探傷儀。

2. 數字直讀式超聲測厚儀是將初始脈沖和第一次回波之間或多次回波之間的聲程時間轉換成儀表指示或數字顯示。這類儀器用于特定材料和厚度范圍內被測產品的厚度測量,并直接數字顯示厚度。

3. 帶A掃描顯示并能直接顯示厚度的超聲測厚儀是將材料厚度用超聲波形顯示,然后在數字顯示屏上顯示測量值。A掃描顯示可通過觀察測量情況的變化,監測測量的有效性。測量中出現的內部不連續或回波強度變化，均可導致不準確的讀數。

4.帶A掃描顯示的探傷儀是通過校準零點和聲速后,讀出初始脈沖和第一次底面回波之間的距離來測量厚度,或通過入掃描顯示校準時基線上多次底面反射回波之間距離來測量厚度。

5 超聲測厚儀每年應按現行有效的方法進行校準并滿足使用要求。

二  超聲波測厚探頭的選擇

1.超聲測厚應采用雙晶或單晶縱波探頭。

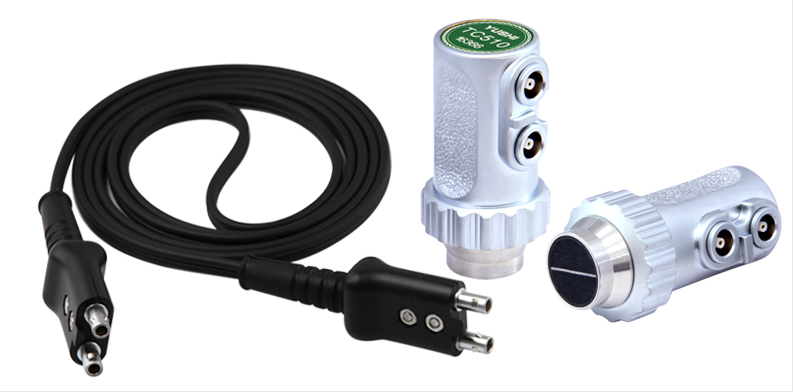

雙晶探頭

單晶延遲塊探頭

2.探頭的其他具體要求見?《超聲波測厚儀探頭的選擇》。

三  超聲波耦合劑

1 超聲測厚是通過施加流體或凝膠來滿足探頭和材料之間的聲學耦合。耦合劑應透聲性好,對被檢材料、設備和操作人員無不利影響。

選擇的耦合劑應適用于被測產品表面條件和形狀的不規則性,以確保能充分合。

3.特殊環境使用的耦合劑要求

  1）對于0℃以下的測量,耦合劑應保持聲學特性并且凝固點低于測量環境溫度。

  2）當溫度高于60℃時,應使用高溫探頭,且合劑應滿足在檢測溫度下的使用要求。

  3）在腐蝕性環境中,耦合劑不應與環境發生不良反應,并應保持其聲學性能。

四  厚度校準試塊

校準試塊的聲速和厚度應是已知的,且與被測產品材料相同或相似。校準試塊可以是一組,也可以是階梯試塊。試塊的厚度宜覆蓋被測產品的厚度范圍。其中試塊的一個厚度值應不小于測量范圍的最大厚度,試塊的另一個厚度值應不大于測量范圍的最小厚度。測厚用鋼階梯試塊的制作可參考GB/T39432其他材料測厚試塊也可參考該文件制作

五  檢測人員

1.按本文件實施超聲測厚的人員應按GB/T9445、GB/T 36439或合同各方同意的體系進行人員資格鑒定或認證,取得超聲檢測人員資格等級證書,并由雇主或代理對其進行崗位培訓和授權。

2.檢測人員應了解被測產品和材料的特性。

本文摘自《GB/T11344-2021 無損檢測 超聲測厚》
