超聲波測量裝置—磁吸充水式探頭組合件

石油和天然氣對國民經濟發展和人們生活便捷至關重要。管道是輸送石油和天然氣的主要工具，必須保證管道安全可靠地運行。

管道長時間使用會出現老化、變形或腐蝕等情況，使得管道的壁厚指標無法達到安全要求，導致管道事故發生，因此，定期對管道進行檢測，以及時發現減薄點并維修管道，對保證管道的安全使用具有重要意義。

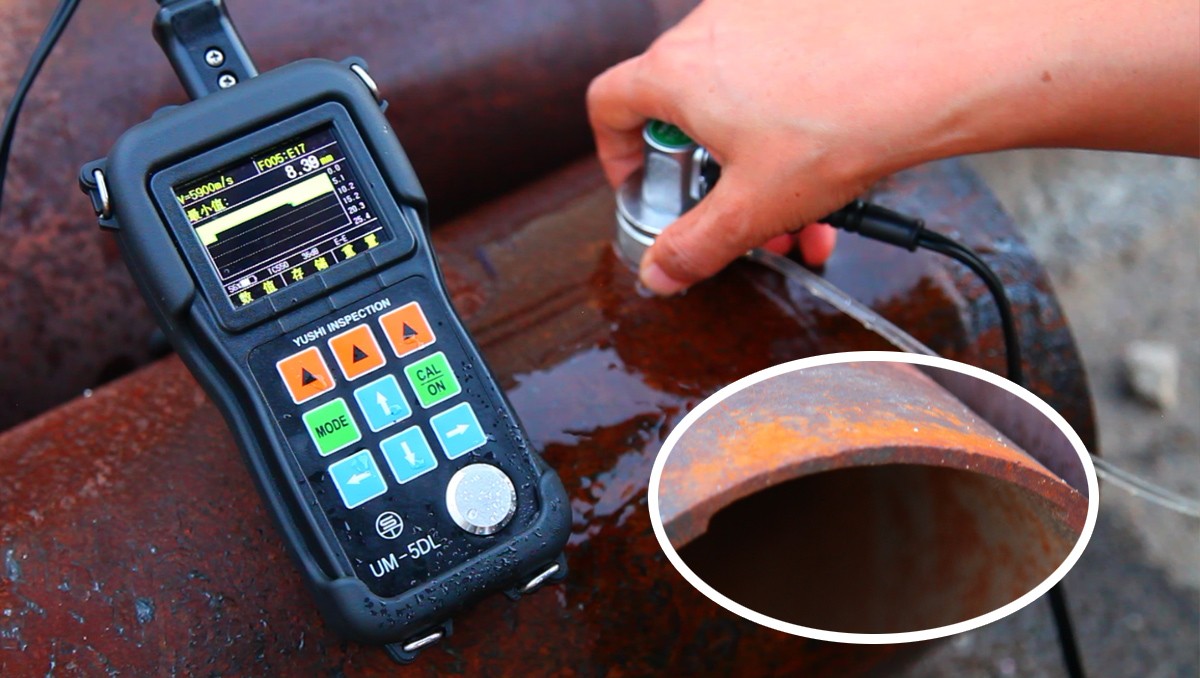

超聲波測厚儀可以對生產設備中多種管道和壓力容器進行厚度測量,監測它們?cè)谑褂眠^程中受腐蝕后的減薄程度—鋼管剩余壁厚測量，以免發生安全事故。合理選擇管道測厚點，以方便操作為原則。以便進行腐蝕速率計算，剩余使用時限估算等。

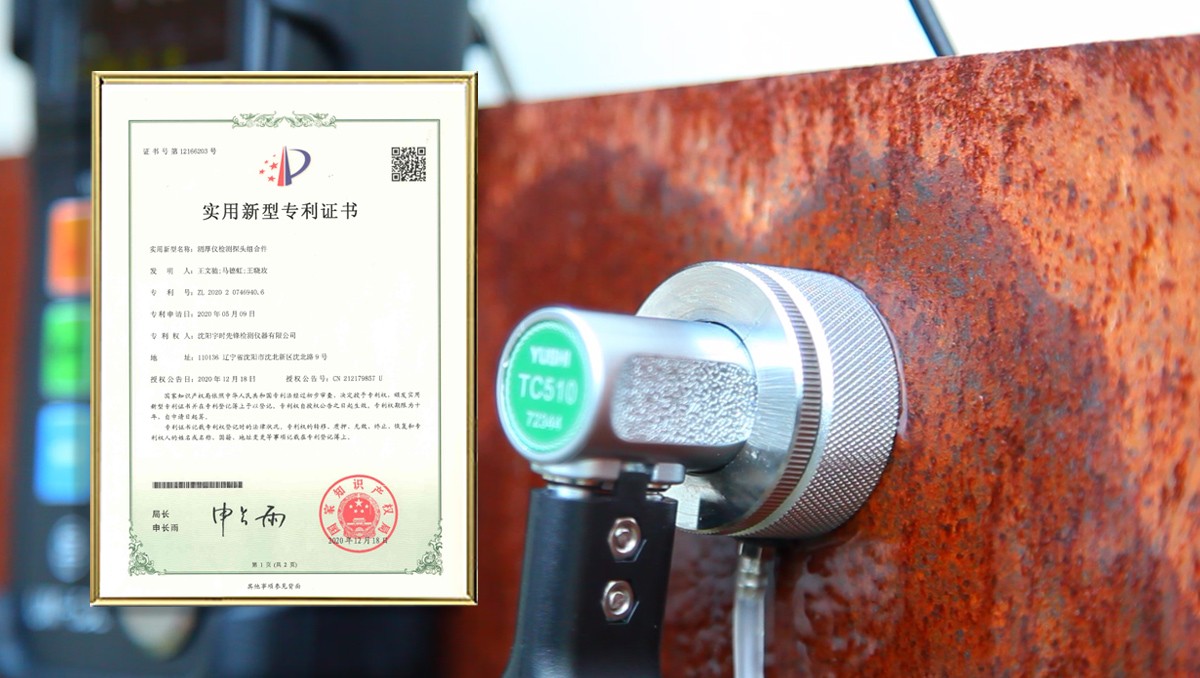

但是，由于管道表面粗糙度和內壁的腐蝕程度通常較高，常規的耦合劑接觸法對管道壁厚進行檢測時，由于接觸不良檢測效率較低。為解決這一難題，沈陽宇時先鋒發明一種設備管道壁厚超聲波測量裝置—測厚儀檢測探頭組合件并申請了實用新型專利，可以解決對管道壁厚進行檢測效率低的問題。

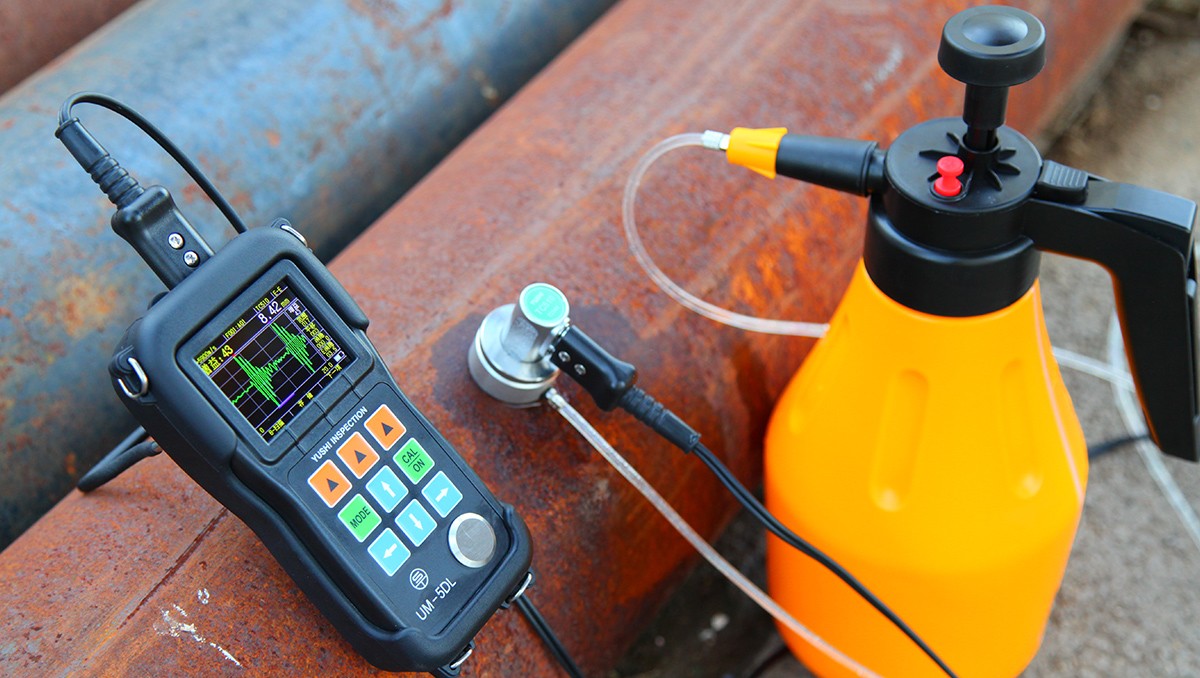

磁吸充水式探頭裝置，由磁吸探頭套、探頭、水嘴，水管、壓力噴水壺等組成。

工作方式為充水耦合法，只是將探頭通過磁吸探頭套固定到被測工件上，在壓力作用下水壺里的水通過水管連續不斷的流入到探頭套里，在探頭測量面與工件接觸面形成薄的一層水膜作為耦合劑。

充水耦合法超聲波測厚中探頭與被測工件不直接接觸,通過水膜來耦合。充水耦合法測量與普通接觸法測量相比,減少探頭磨損且不受工件表面狀況影響，測量讀數穩定,檢測速度快,工作效率高,測量結果值得信賴。

測量結果：

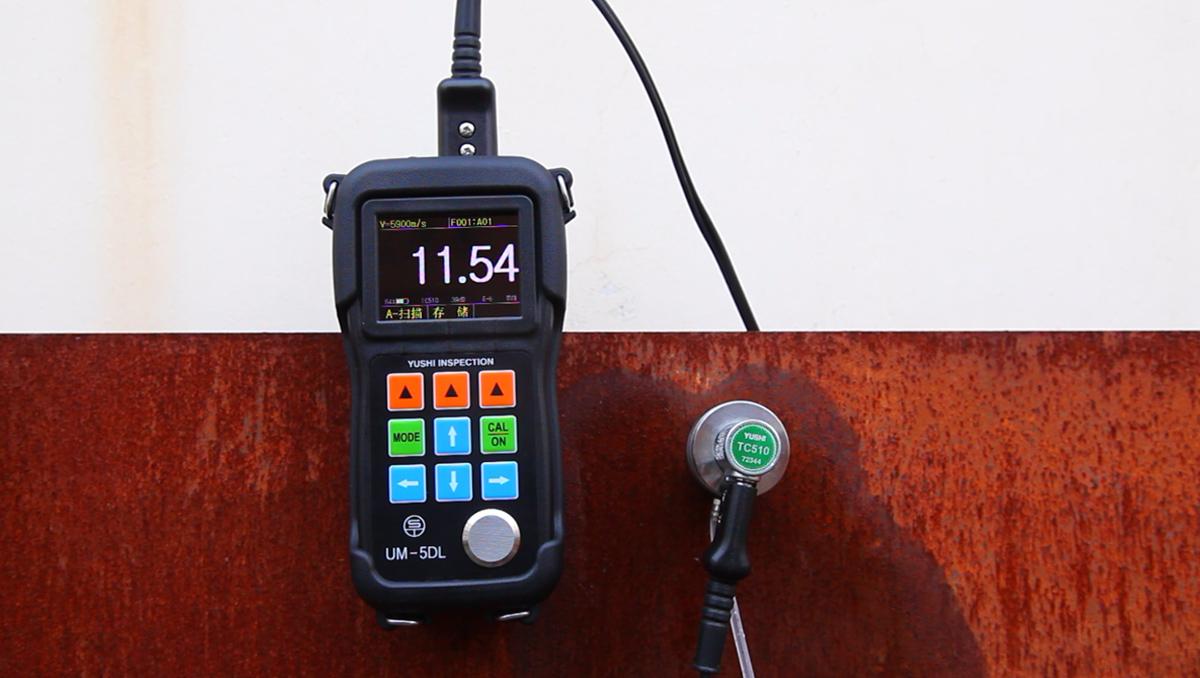

板材測量—大數值顯示，清晰直觀。

管道測量—實時A掃描功能，幫助判斷測量正確性。

管道測量—實時B掃描功能，管道受腐蝕后的減薄程度，直觀查看鋼管剩余壁厚。
