超聲波探傷中分辨力是指能夠對兩個相鄰反射體提供可分離指示時兩者的最小距離。能區分的相鄰兩缺陷的距離愈小，分辨力就愈高。在深度方向上分辨兩個相鄰信號的能力(最小距離)、稱為縱向分辨力?？v向分辨力取決于超聲脈沖的寬度，與檢測靈敏度有關。

此測試是為了檢查檢測系統的遠場分辨力。

1.超聲波探傷儀直探頭的遠場分辨力測試

(1)測試時使用CSK-IA試塊，檢測儀的抑制置于“0”或“斷”，其他調整取適當值。

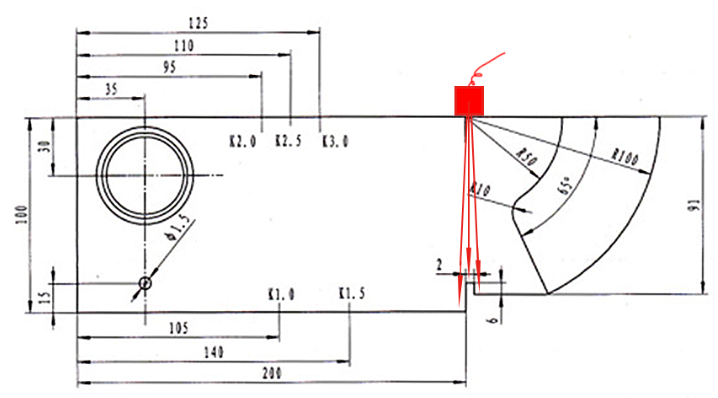

(2) 探頭置于下圖 所示的CSK-IA試塊處，中間加適當?shù)暮蟿┍３址€(wěn)定的聲耦合。左右移動探頭并調節衰減器，使A、B二個面的回波幅度相等約20%~30%滿刻度。

(3) 調節衰減器使A、B 波峰間的波谷上升到原波峰高度，此時衰減器釋放的 dB數即為以dB 值表示的超聲檢測系統分辨力。

2.超聲波探傷儀斜探頭的遠場分辨力

(1) 測試D測試時使用CSK-IA試塊，檢測儀的抑制置于“0”或“斷”，其他調整取適當值。

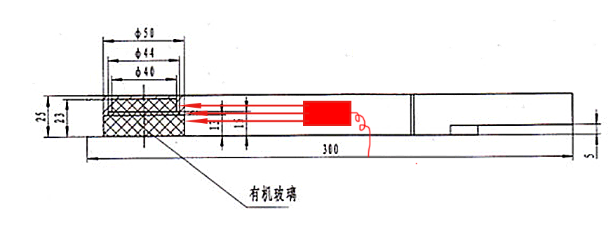

(2) 根據斜探頭的折射角或K值，將探頭放置如圖所示B或C位置，中間加適當?shù)鸟詈蟿┍３址€(wěn)定的聲耦合。移動探頭并調節儀器，使φ50、φ44二個反射波幅度相等約20% ~30%滿刻度。

(6) 3調節衰減器使 φ50、φ44 二個反射回波間的波谷上升到原波峰高度，此時衰減器釋放的 dB 數，即為以dB 表示的超聲檢測系統分辨力。
