通過測(cè)量探頭發(fā)出的超聲波信號(hào)一次.兩次或多次穿過被測(cè)材料后的時(shí)間來確定被測(cè)材料的厚度。厚度通過已知聲速與脈沖回波時(shí)間的乘積除以穿過次數(shù)來計(jì)算

d=vt/n

式中:

d：厚度;

v：聲速;

t：測(cè)量時(shí)間;

n：超聲波穿過次數(shù)。

被測(cè)材料聲速是材料物理特性的函數(shù)。對(duì)給定的材料通常假定材料聲速是一常數(shù)。因成分、處理工藝和測(cè)量條件變動(dòng)的影響,聲速表中的數(shù)據(jù)并不是絕對(duì)準(zhǔn)確的,但通常情況下如果對(duì)誤差要求不高可直接使用,也可根據(jù)試驗(yàn)重新測(cè)定聲速。

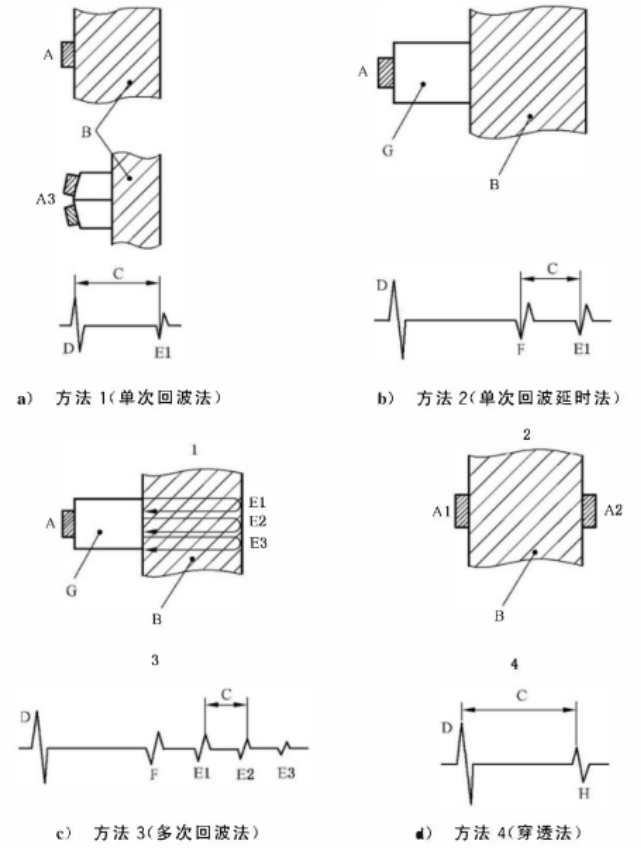

超聲波測(cè)厚儀測(cè)厚可通過圖中A掃描波形圖所示的以下四種方法來實(shí)現(xiàn):

1)方法1(單次回波法);測(cè)量初始脈沖和第一次底面回波之間的時(shí)間,同時(shí)對(duì)零點(diǎn)進(jìn)行校正﹔

2)方法2(單次回波延時(shí)法):測(cè)量延遲塊界面波與第一次底面回波之間的時(shí)間;

3)方法3(多次回波法):測(cè)量多次底面回波之間的時(shí)間;

4)方法4(穿透法):測(cè)量超聲脈沖從發(fā)射探頭通過被測(cè)材料到底面接收探頭的時(shí)間。

標(biāo)引序號(hào)說明:

A：發(fā)射/接收探頭;

A1：發(fā)射探頭;

A2：接收探頭;

A3：雙晶探頭:

B：被測(cè)產(chǎn)品;

C:聲被傳輸時(shí)間;

D：發(fā)射脈沖信號(hào)（始波）;

E1、E2, E3：底面回波﹔

F ：界面回波:

G：延遲聲程;

H：接收脈沖。
