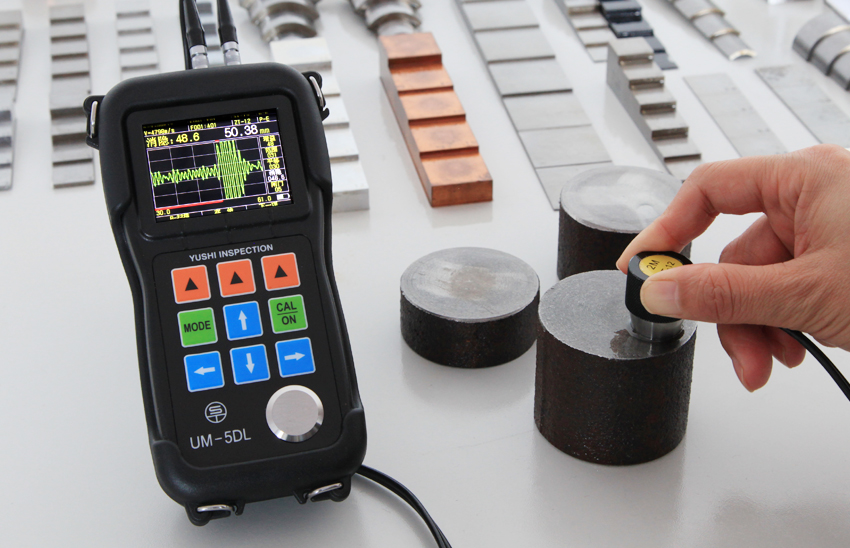

UM-5系列超聲波測厚儀有實時A掃描功能，其中的增益、范圍、平移、消隱、閘門等參數在產品的厚度測量中有著重要的作用，例如一些復雜的工件，普通超聲波測厚儀測量不準確或者數值亂跳，如果用UM-5系列測量，通過觀察超聲波波形，配合調節A掃描的增益、范圍、平移、消隱、閘門等參數就可以實現準確測量。

A-掃描

用戶在屏幕上能直接看到彩色超聲信號波型，這對于需要驗證厚度讀數是否正確的場合是重要的。

增益調整-調整波高幅度（底波的第一次最高波在屏幕的80-90%）

調整儀器對回波信號的放大系數，允許以ldB 為單位手動增加或減少。這個功能對聲衰減材料（比如金屬鑄件）的測量是相當有用的。

范圍---就是波形的完整程度，范圍大看到的波形全面

調整顯示在屏幕上的波形范圍，視覺上波形被壓縮或展開。如果沒有正確的設置顯示范圍，回波波形可能出了顯示區域而看不到，但仍能正確地顯示測量值。

平移--讓被測工件的回波放大顯示在屏幕上，就是在屏幕上一定要看到這個波形

調整顯示在屏幕上的波形的起始位置，視覺上波形被水平移動。如果沒有正確的設置平移，回波波形可能出了顯示區域而看不到，但仍能正確地顯示測量值。范圍和平移功能可將波形的任意一部分放大顯示在屏幕上。

消隱功能-讓紅色箭頭指到第一次底面回波，才是被測工件的真正厚度

使紅色消隱條范圍內的波形無效，可以略去影響測量的有害雜波，比如因材料表面粗糙或結構不均勻引起的噪聲。

閘門位置

只有回波高于閘門時，儀器才認為接收到了回波，才會有測量值。可見閘門位置可調的重要性，在應對低回波信號的應用中愈加如此（比如非標準厚度的測量）。

比如測鋁材料，鋁材料界面波大，底波前會有很多干擾波，用低增益測量就可以了。
