YUT系列超聲波探傷儀調試前準備：

YUT系列超聲波探傷儀一臺

CSK-IA試塊一塊

耦合劑一瓶

鋼板尺一把（可以不準備）

----------------------------------------------------------

斜探頭測焊縫應用-校準探頭零點和前沿

調聲速：按基本光標選到聲速，調整聲速值為3240m/s。

校零點:   調整聲程為125mm,將探頭耦合到CSK-IA試塊上前后移動找到R100mm最高回波，將閘門套住此回波，按自動增益鍵使回波達到屏幕80%，按探頭使光標選到探頭零點，按波峰記憶，使屏幕左上角聲程顯示為100.0，此時零點校準完成。然后用鋼板尺量出探頭前端到試塊端的距離L（或者讀取探頭與試塊上豎線0位置對應探頭上的刻度如圖二），然后用100-L所得的數值為探頭前沿值，光標選前沿長度，按→鍵調整前沿?cái)?shù)值為X。

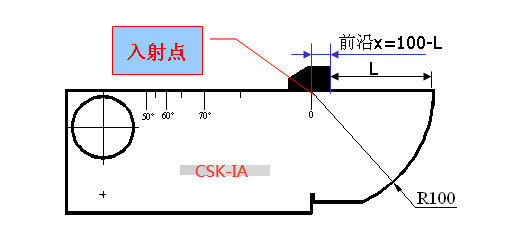

圖一

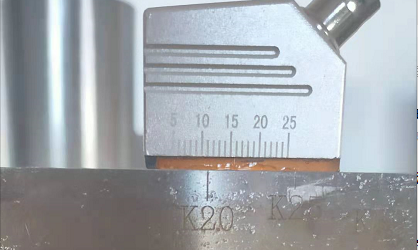

圖二、讀取探頭與試塊上豎線0位置對應探頭上的刻度

---------------------------------

斜探頭測焊縫應用-測K值

測K值

將探頭耦合到CSK-ⅠA試塊上前后移動找到Φ50mm最高回波，將閘門套住此回波,按自動增益鍵使回波達到屏幕80%，儀器界面中將光標移到探頭K值下面，按波峰記憶，完成K值自動校準。

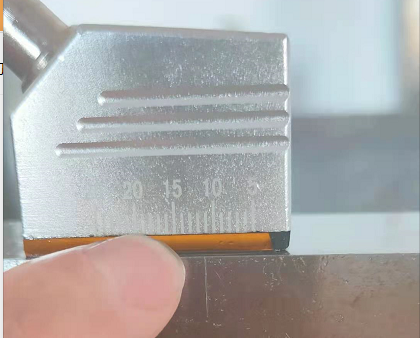

圖三

注：如果是K2探頭，那么測K值的時候比如量的前沿長度是11mm，那么找到探頭11mm刻度，對應試塊上K2的刻度線如圖四，此時探傷儀的屏幕的波高應該就是最高波

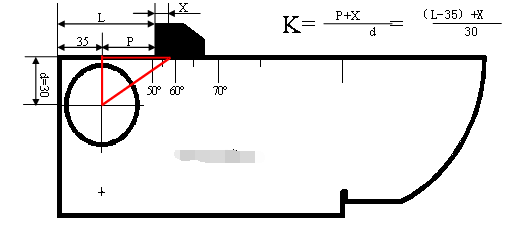

圖四
