7.3.4 發射性能參數

7.3.4.1 發射脈沖參數(發射脈沖電壓，脈沖上升時間，脈沖持續時間）

a)將超聲探傷儀設置為一發一收模式;

b)脈沖重復頻率設定為最大值，并將50Ω無感電阻并聯在發射端:

c)將發射端通過示波器表筆或固定衰減器連接至示波器;

注:連接示波器前，宜檢查示波器的輸入端電壓，以免由于高發射電壓而損壞示波器。

d)利用示波器測量發射脈沖電壓、脈沖上升時間和脈沖持續時間，如下圖所示。

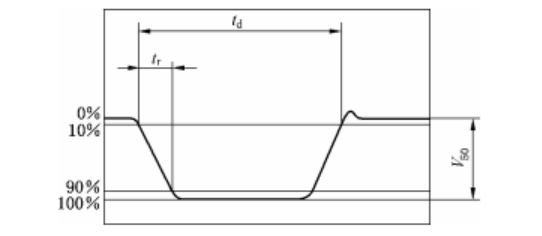

（a）方波脈沖

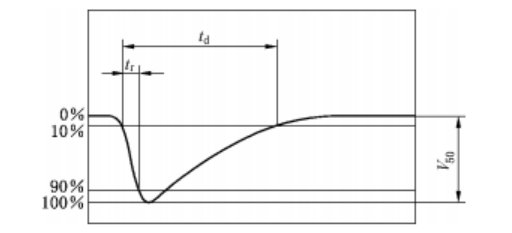

（b）尖波脈沖

（c）調節脈沖

 t_r—脈沖上升時間；t_d—脈沖持續時間；V₅₀—發射脈沖電壓

7.3.4.2 脈沖重復頻率

a)將超聲探傷儀置于一發一收模式;

b)將發射端通過示波器表筆或固定衰減器連接至示波器;

注:連接示波器前，宜檢查示波器的輸入端電壓，避免由于高發射電壓而損壞示波器。

c)調整示波器，令其最少可以顯示2個脈沖信號。脈沖重復頻率則為2個脈沖時

間間隔的倒數。注:測量脈沖重復頻率時，宜禁用信號處理功能，例如時間增益修正，距離幅度曲線等功。

d)將超聲探傷儀的脈沖重復頻率設置為最大值、最小值以及一個常用值，分別用示波器測量。
