7.3.3.1 放大器頻率響應

a)將超聲探傷儀設置為一發一收模式，根據圖1所示連接儀器;

圖1 設備的通用配置

b)依次選擇超聲探傷儀預設的頻帶;

c)調節信號發生器輸出1V峰-峰值的連續正弦波信號，接入超聲探傷儀的接收端;

d)調整標準衰減器使超聲探傷儀接收信號幅度為全屏高度的 80%，記錄此時超聲探傷儀的增益設置:

e)在 0.5 MHz~25 MHz范圍內，改變輸人信號的頻率，記錄每個頻帶能在超聲探傷儀屏幕顯示最大信號幅度的頻率f_max，以及該電平的高度H;

注:應保證放大器不致過載，而且在示波器上顯示的輸入幅度保持恒定。可以將標準衰減器減少3dB，以提高顯示的信號幅度。

f)以小于當前測試頻帶標稱帶寬 5%的步進量，從f_max依次增加和減少頻率，記錄 H 下降到-3 dB 點時的上限頻率和下限頻率;

g)在每個預設頻帶下(后續檢定時，可只檢測常用頻帶或最大標稱帶寬的頻帶選定頻帶后，后續檢定的所有項目均在該頻帶下檢測)，按公式(1)計算中心頻率:

f_c=（f_u+f₁）/2···············································（1）

式中:

f_c——頻帶中心頻率，MHz;

f_u——H 下降到-3 dB 時的上限頻率，MHz;

f₁——H 下降到-3 dB 時的下限頻率，MHz。

h)按公式(2)計算-3 dB 帶寬 Δf:

 Δf=f_u-f₁···············································（2）

式中:

 Δf——H 下降到-3 dB 帶寬，MHz。

7.3.3.2 發射能量泄漏抑制

a)將超聲探傷儀設置為一發一收模式;

b)在超聲探傷儀的發射端和接收端同時連接50Ω無感電阻;

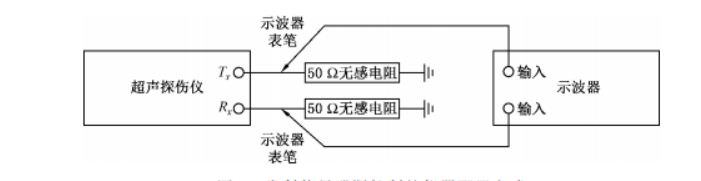

c)用示波器測量發射端電壓和接收端電壓，如圖2所示;

圖2 發射能量泄露抑制的儀器配置方式

d)按公式(3)計算發射能量泄漏抑制De:

D_e=20 log10(V₅₀/V_e)··············································（3）

式中:

D_e——發射能量泄漏抑制，dB;

V₅₀——超聲探傷儀發射端電壓，V;

V_e——超聲探傷儀接收端電壓，V。
