宇時先鋒PR10脈沖發生器與PR20脈沖發生器有什么區別？
2025-03-26 17:27:41
宇時先鋒
74

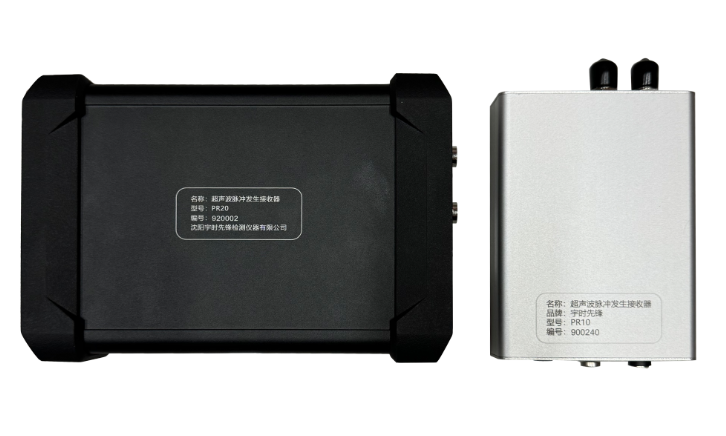

PR10超聲波脈沖發射接收裝置和PR20超聲波脈沖發射接收裝置都是沈陽宇時先鋒研發生產的一款由計算機控制的性能優良的超聲波脈沖發生接收器。儀器連接計算機和示波器使用可以幫助進行超聲波探傷、厚度測量、超聲波換能器檢測等，在無損檢測、材料分析等領域有著廣泛的用途。PR20包含一個基于Windows平臺的控制程序軟件，都可以選擇觸發源、發射電壓、重復頻率和脈沖寬度，都可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下使用開放的SDK軟件開發包自主開發應用軟件。
不同點：
發射電壓檔位不一樣，PR10脈沖發生器4檔可調，PR20脈沖發生器8檔可調
增益不一樣
脈沖類型
上升時間
下降時間
尺寸
重量
下面列個表格說明下不同的參數
| PR10脈沖發射接收裝置 | PR20脈沖發射接收裝置 | |
| 發射電壓 | 60V、110V、150V、200V | 60V、110V、150V、200V、250V、300V、350V、400V |
| 增益 | 4~55dB | 0~60dB |
| 脈沖類型 | 負尖/方波脈沖 | 負方波脈沖 |
| 上升時間 | 一般在4.5~8.5ns之間，阻尼為510Ω時會到20ns及以上 | 一般在2.0~7.5ns之間，阻尼為510Ω時會到20ns及以上 |
| 下降時間 | 3.5~6.5 | 一般在2.8ns左右 |
| 尺寸 | 140×88×30 | 184×126×50 |
| 重量 | 230g | 542g |
兩種儀器都能進行探頭性能檢測、材料分析、超聲波探傷、超聲波測厚等應用，相信便攜式脈沖發射接收裝置的問世會使多行業的實驗研究更方便快捷
