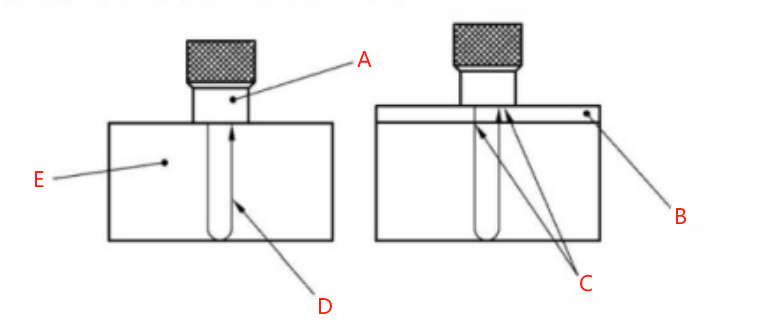

1.在超聲波測厚中，通常涂層(多層)的存在引起測量時聲程增加,即增加了反射回波的聲時。通過涂層測量時，由于涂層和被測產品的聲速不同,導致測量誤差。如下圖

A——測厚探頭

B——涂鍍層

C——涂層厚度

D——超聲波傳輸時間

E——被測物體

2. 以下情況時涂層材料的存在影響測量結果的準確性:與被測產品材料的聲學性能相似;

與被測產品的厚度相比具有較明顯的厚度。

3.表面有涂層且與基體結合良好,宜使用多次回波法通過涂層進行測厚。

4.聲反射不良或高衰減只能實現單次回波測量時,宜已知涂層厚度,并從單次回波讀數中去除。

5. 若上述條件都不能滿足,則在條件允許的情況下去除涂層。

點擊查看——穿透涂層超聲波測厚儀

*本文摘自GB/T11344-2021《無損檢測 超聲測厚》國家標準
