4.2 時域響應

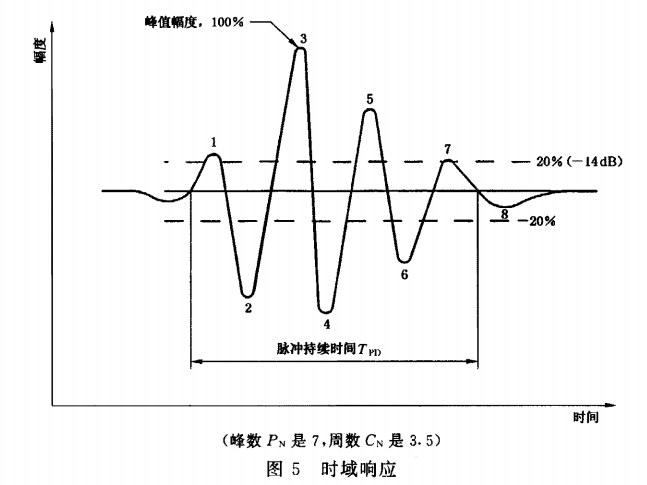

 時域響應評價時，用來產生回波信號的反射體要依據檢測種類（液浸檢測或接觸檢測）和探頭類型 （直探頭或斜探頭）選定?；夭ㄐ盘柍掷m(xù)時間是對探頭阻尼性能的度量。脈沖波形用峰數 P_N表征，峰數 P_N是幅度大于等于最大半波幅值 20%（-14 dB）的半波數。脈沖持續時間T_PD要按第一個波峰的起點 至最后一個波峰的終點之間的時間間隔計算，以微秒為單位。如圖 5所示，波形的周數 C_N是峰數的 一半。

4.3 頻率響應

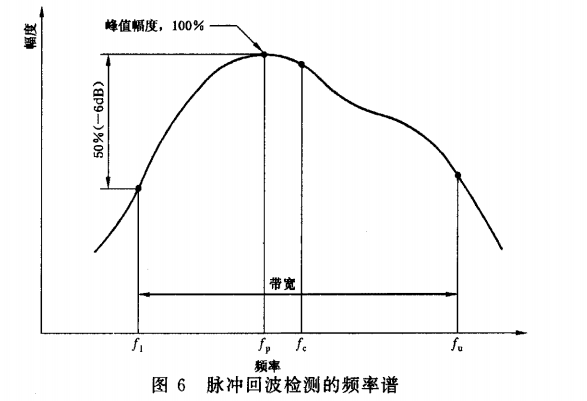

 通過使用頻率（譜）分析儀器，給定反射體的回波響應可用以頻率為自變量的信號幅度函數度量，應 使用平面反射體作為靶反射體，離探頭的距離應盡可能接近探頭近場長度N₀，或焦距F,。回波信號可 采用帶濾波器的頻譜分析儀分析，也可先作全數字化處理后再作快速傅立葉變換。頻率響應是隨后給出 峰值頻率、中心頻率和帶寬等參數的基礎。峰值頻率九 是頻率響應中出現最大幅度時的頻率。如圖6所示，高低端頻率 fu和f分別是比測得脈沖回波最大幅度低 5000(-6 dB）的回波幅度處的頻率。中心頻率按下式確定：

 f ＝ (f_u＋ f₁）/2 ················································································（2）

 最大幅度可能出現在中心頻率處，也可能不是?；夭ㄐ盘柕膸?B，以百分?jǐn)?shù)表示，可根據下式計 算求得 ：

 B_w＝ [(f_u 一f₁)/f_c]×100% ······························································（3）

 此外，帶寬 B，也可用絕對值 f_u-f₁表示，單位為 MHz,

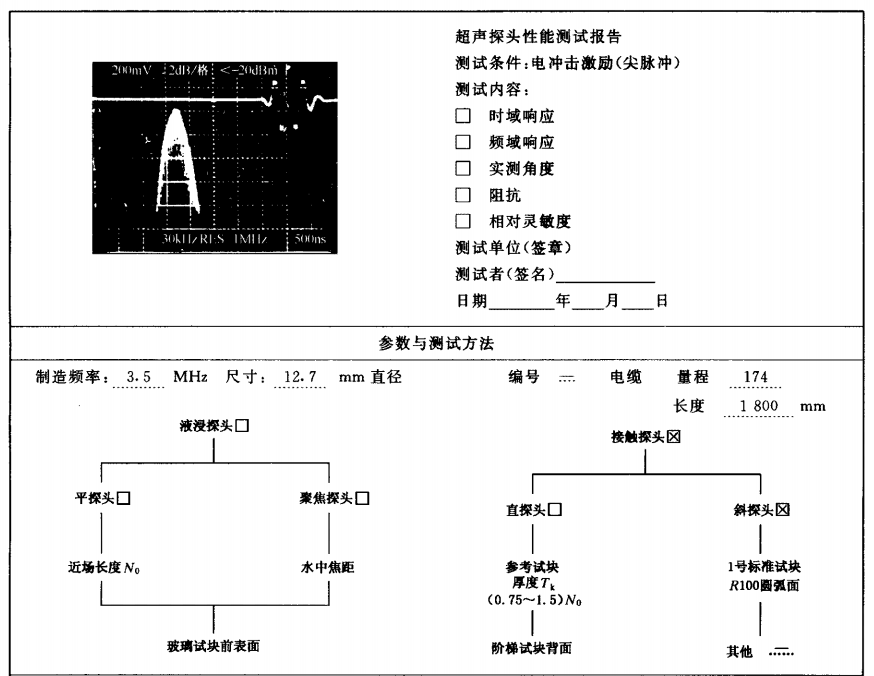

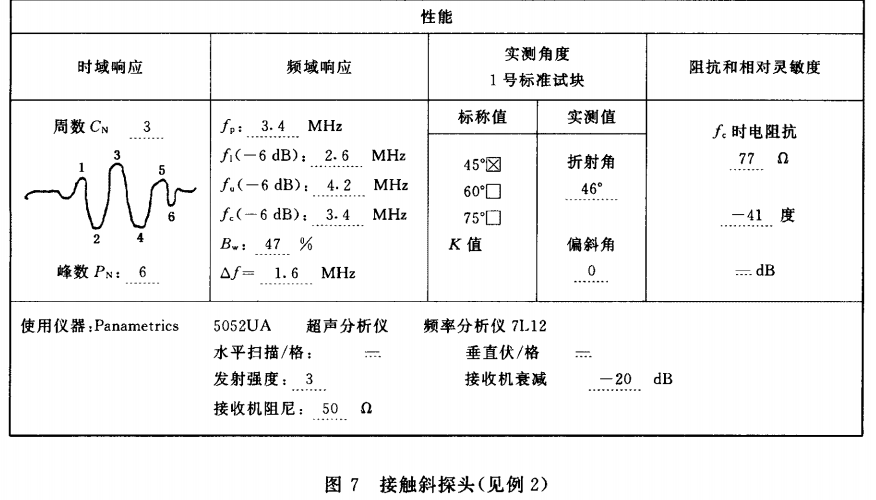

 圖7所示為一接觸檢測用斜探頭在 1號標準試塊上獲得的典型測試結果，回波信號來自該試塊上 R100圓弧反射面。

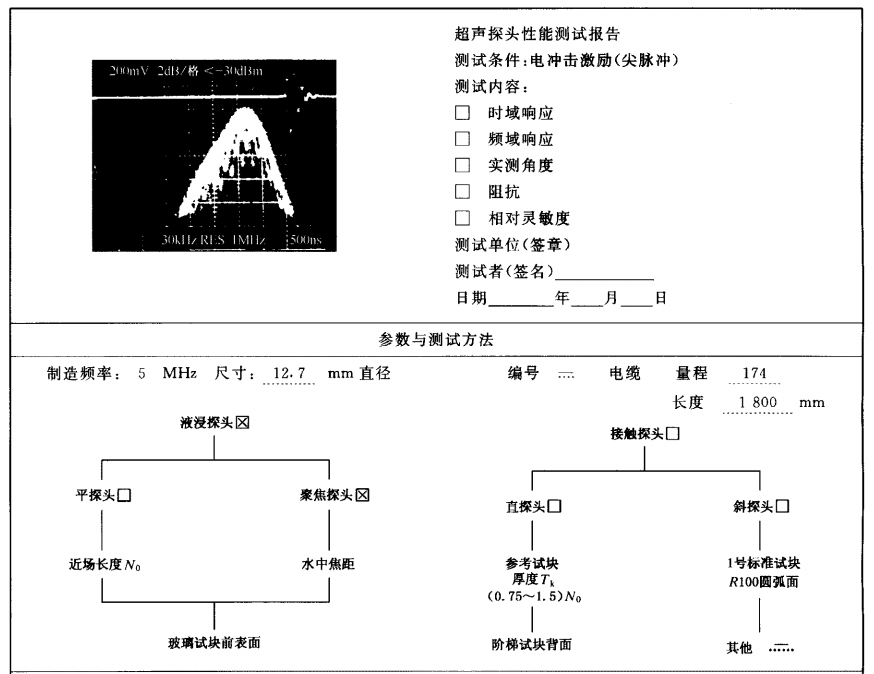

圖 8所示為一用于液浸檢測的聚焦探頭的測試結果，回波信號取 自一塊處于探頭焦 距處的玻璃試塊。

 例 2

 下列數據摘自圖 7測量結果：

 峰值頻率 f_p=3.4 MHz

 半波高度頻率 f₁（低端）和 f_u（高端）分別為：

 f₁=2.6 MHz

 f_u=4.2 MHz

 由此算得中心頻率：

 f_c= (2. 6+4.2)/2=3.4 MHz

 在此例中，峰值頻率和中心頻率恰好相等，但在一般情況下，它們并不相等，圖 8給出的結果就是一 例。

 例 3

 引用上例數據，計算得到百分?jǐn)?shù)表示的帶寬如下：

 B_w= (4. 2一2. 6)/3. 4 X 100%=47%

 用絕對值表示的帶寬為：

 f_u一f₁=4. 2 MHz-2. 6 MHz= 1.6 MHz
