前 言

 本標準等效采用ISO 5580:1985《無損檢測一工業射線照相底片觀片燈一最低要求》。

 本標準是對 JB/T 7903-95《工業射線照相底片觀片燈》的修訂。修訂時，對原標準作了編輯性 修改，主要技術內容沒有變化。

 本標準自實施之日起代替JB/T 7903-95.

 本標準由全國無損檢測標準化技術委員會提出并歸口。

 本標準負責起草單位:上海材料研究所。

 本標準主要起草人:周九九、陳金寶

1 范圍

 本標準規定了工業射線照相底片觀片燈的技術要求、試驗方法 、包裝、貯存和運輸?shù)茸畹鸵骭

 本標準適用于觀察工業射線照相底片的觀片燈。

2 引用標準

 下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本 均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性

 GB/T 3768-1983 噪聲源功率級的測定 簡易法

 GB/T 3785-1983 聲級計的電、聲性能及測試方法

 GB/T 4793.1-1995 測量、控制和試驗室用電氣設備的安全要求

 GB/T 13306- 1991 標牌

 GB/T 15464-1995 儀器儀表 包裝通用技術條件

 JB/T 9329-1999 儀器儀表運輸，運輸貯存 基本環境條件及試驗方法

 JJG 188-1989 聲級計試行檢定規程

 JJG 221-1989 亮度計

 JJG 346-1994 表面溫度計

3 觀片燈分類

3.1 按外形劃分

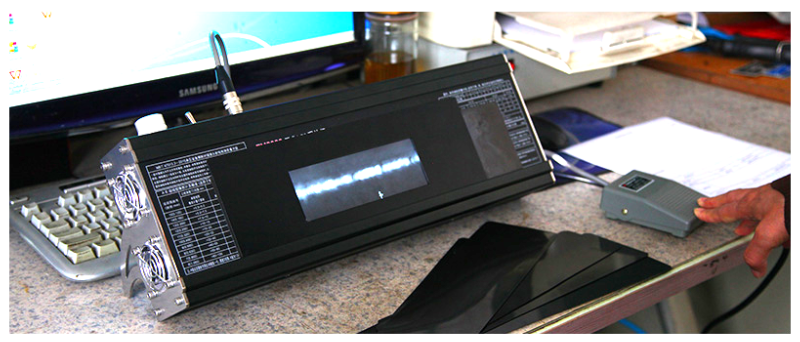

 可分為立式和臥式兩類。立式觀片燈主要用于觀察尺寸較大、呈矩形或正方形的射線照相底片， 臥式觀片燈主要用于觀察尺寸較小的射線照相底片以及條狀照相底片。

3.2 按光源劃分

 可分為熱光源和冷光源觀片燈。

4 技術要求

4.1 觀片燈主要部件

a)觀察屏;

b)外殼;

c)可調亮度的裝置;

d)散熱裝置;

e)必要的附件 ，如遮光板等。

4.2 觀察屏

4.2.1 材料

 觀察屏應采用具有下列性能的材料制成:

a)須有散射光的性能;

b)受熱時不變色、不變形;

c)表面不易被刮傷，也不會劃傷照相底片，并易清潔。

4.2.2 亮度

 觀片燈應具有按照相底片的黑度進行亮度選擇的裝置。觀片燈亮度要求的最小值見表1

 透過射線照相底片的亮度，當?shù)灼诙取?.5時，應不小于 30 cd/m';底片黑度>2.5時，應不小 于10 cd/m2

4.2.3 散射系數

 觀察屏上的光的散射系數應大于0.7。

4.2.4 均勻系數g

 觀察屏各部分應有均勻照明，均勻系數應大于0.5.

4.2.5 干擾光線

 觀片的干擾光線應不受外殼、通風孔 (槽)及遮光板結構的影響。

4.3 遮光裝置

 為觀察照相底片局部區域或小于觀察屏的射線照相底片，每臺觀片燈應具有一套遮光板，用于防 止觀片者遭受多余強光的照射。

4.4 外殼

 觀片燈工作1h后，外殼經常接觸的面溫度應不大于60℃(在環境溫度為20℃時，接通與斷開應 各占一半時間.而一次最長接通時間為15s )。

4.5 噪聲

 觀片燈工作時的整機噪聲應不大于40 dB.

4.6 絕緣

 為保證人體安全，觀片燈電氣安全要求應符合GB/T 4793.1的規定。

 a)在絕緣電阻試驗中絕緣電阻應不小于2Mna

 b)在電壓試驗中不應出現飛弧或擊穿。

5 試驗方法

5.1 試驗設備

 試驗時所用設備須持有國家計量單位簽發的有效證書，并符合下列要求:

 a)測量光學參數時所用的亮度計應符合JJG 221的要求;

 b)測量外殼溫度時所用的表面溫度計應符合JJG 346的要求;

 c)測量整機噪聲所用的聲級計應符合JJG 188的要求。

5.2 試驗測量

5.2.1 光學參數測量

 所有的光度測定均在暗室進行。照明光度計必須放在測定范圍的中心，而目.即使當觀察屏完全被 遮住后，從觀片燈漏出的光應不影響測定。

5.2. 1.1 散射系數的測量

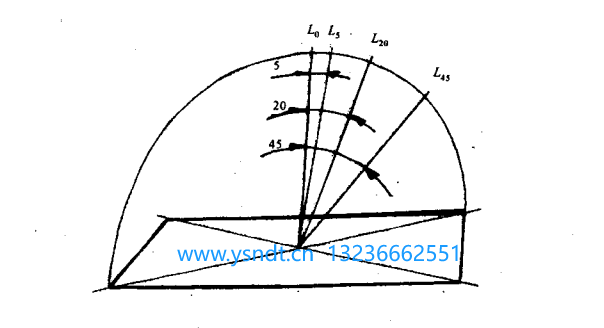

 亮度的測定應在一個半圓上進行.半圓的中心為觀察屏的中心，半圓的直徑近似于觀察屏的最大 尺寸。圓的直徑至少為 50 cm。亮度的測定借助于適當?shù)牧炼扔?jì)，亮度計的感光面應與半圓的弧線相 切 (見圖1)

圖一

 測定亮度時，必須與觀察屏法線成45°(L₄₅)、20°(L₂₀)和5°(L₅)，散射系數，按式 (1)計算:

σ=（L₄₅+L₂₀）÷2L₅.......................（1）

 測定必須依次按正反兩個旋轉方向進行。

5.2.1.2 均勻系數測量

 照明均勻度的測定應借助于亮度計或其它合適的儀器。如果觀察屏為矩形，則把觀察屏分成若干 正方形，正方形每邊長 3.5 cm，分別測定每個正方形的亮度。如果觀察屏為圓形，可遵照與此相同的基本方法。在這兩種情況下，正中的那個正方形要對準觀察屏的中心。

 找出四個最大亮度值和四個最小亮度值，并計算出L..、和L,n,亮度的算術平均值，均勻系數g按 式 (2)計算:

g=L_min÷L_max.......................（2）

5.2.2 外殼溫度的測量

5.2.2.1 在環境溫度為20℃時，接通與斷開各占一半時間，一次最長接通時間為15 s，連續工作Ih 后溫度應不大于 60°C.

5.2.2.2 在5.2.2.1的溫度條件下，用黑度為2的射線照相底片再連續觀察1 min，底片不應卷曲。

5.2.3 噪聲測量

 測試儀器應用 GB/T 3785中規定的 3型儀器。

 測量時應按 GB/T 3768的規定進行。

5.2.4 絕緣性能的測量

 按GB/T 4793.1規定的絕緣電阻試驗、電壓試驗方法進行。

6 檢驗規則

6.1 交收檢驗

 交收檢驗按表 2進行。

6.2 合格判定

6.2.1 按表2中序號 1、4兩項抽驗數量中有 1%數量不符合規定指標.判定為不合格。

6.2.2 按表2中序號2, 3, 6只項抽驗數量中有5%數量不符合規定指標，判定為不合格。

6.2.3 按表2中序號5抽驗數量中有加%數量不符合規定指標，判定為不合格。

7  標志、包裝、運輸及貯存

7.1 標志

 產品標志應符合GB/T 13306有關產品標牌的要求，并須列出以下內容:

 a)最大亮度;

 b)額定主要頻率式容許頻率范圍;

 c)額定功率損耗;

 d)額定工作電壓或容許電壓范圍。

7.2 包裝

 產品包裝應符合GB/T 15464的要求。

7.3 運輸、貯存

 產品運輸、貯存應符合 JB/T 9329的要求
