T型焊縫（焊接接頭）的檢測方法
2025-07-16 09:11:42
admin
1877
在超聲波探傷儀檢測T焊縫的時候 需要直探頭和橫波斜探頭輔助測量
T型焊接接頭是腹板在翼板中間部位進行焊接，腹板與翼板形成T型;
直角T型焊接接頭是腹板在翼板邊緣部位進行焊接，腹板與板形成直角;
產生的主要缺陷:翼板側未熔合、腹板側未熔合及焊接接頭中焊接時產生的缺陷。
根據T型焊接接頭的特點，在選擇檢測面和探頭時，應考慮到產生各種類型缺陷的可能性，聲束盡可能垂直于該焊接接頭中的主要缺陷。

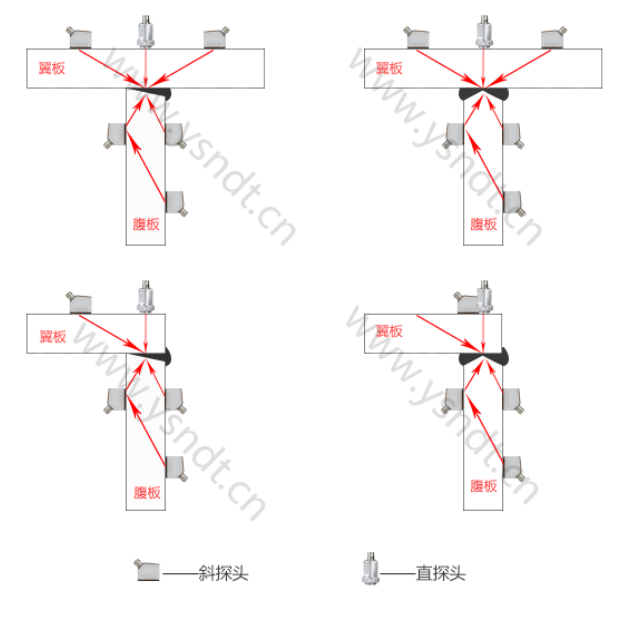

根據結構型式及可能產生缺陷的位置，T 型焊接接頭進行超聲檢測有如下幾種檢測方工作中可選擇其中一種或幾種方式組合實施檢測。
1. 單晶直探頭或雙晶直探頭在翼板外側沿焊接接頭進行檢測，主要檢測翼板側未熔合缺陷。
2. 橫波斜探頭在翼板外側沿焊接接頭采用直射波法進行檢測，主要檢測焊接接頭中缺陷。翼板一側的橫波斜探頭推薦采用K1探頭:
3.橫波斜探頭在腹板一側采用直射波法進行檢測，主要檢測腹板側未熔合與焊接接頭中缺陷。
T 型焊接接頭對缺陷進行等級評定時，均以腹板厚度為準
T型焊接接頭超聲檢測方法按 NB/T 47013.3 -2015 標準執行
