一、儀器選擇

采用超聲波探傷儀,其工作頻率應至少包括0.5MHz ~ 10MHz頻率范圍，超聲儀器各性能的測試條件和指標要求應滿足 NB/T 47013.3 -2015標準中附錄A的要求并有相應證明文件,測試方法按GB/T 27664.1標準的規定。

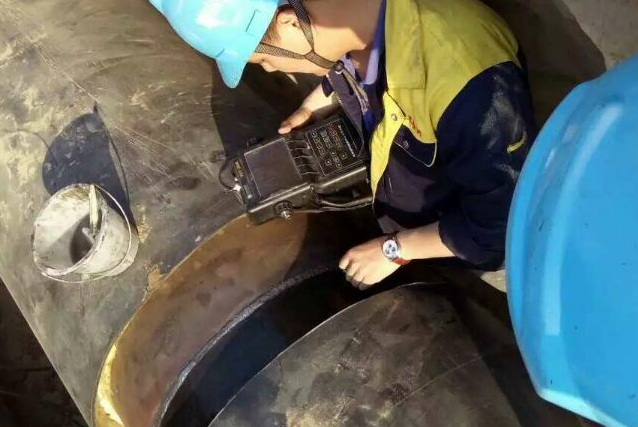

圖中為宇時先鋒YUT2600超聲波探傷儀

二、探頭選擇

1.頻率選擇

探頭頻率是超聲檢測中一個很重要的參數。焊接接頭超聲檢測選用何種頻率，需要考慮被檢測面的粗糙度、材質、晶粒大小、超聲的穿透能力、分辨力、檢測精確度、檢測速度等因素。對于焊接接頭檢測，推薦采用表1所列頻率進行檢測。

2.晶片選擇

（1）對接焊接接頭的超聲檢測，主要是采用橫波斜探頭檢測。目前橫波斜探頭是以方形晶片為主，實施檢測時，為保證橫波探頭與工件良好的耦合，并且有較好的靈敏度,要求方形晶片的任一邊長一般不應大于40mm。

（2）中厚板、厚板焊接接頭檢測,若被檢測面平整，使用大晶片探頭進行檢測也能達到良好的耦合，在此種情況下，為了提高檢測速度，可以使用晶片尺寸較大的探頭。如果板較薄且變形較大，或者具有一定弧度的產品焊接接頭檢測，為了保證探頭與被檢測面之間很好的接觸，以達到良好的耦合，應選擇晶片尺寸較小的探頭。

（3）橫波斜探頭性能指標應符合NB/T 47013.3 -2015標準附錄B的要求并有相應的,證明文件，性能指標測試方法按CB/T 27664.2的規定。

3.K值選擇

探頭K值選擇應遵循以下三方面原則:

a使聲束能掃查到整個焊縫截面;

b.使聲束中心線盡量與主要缺陷垂直;

c.保證有足夠的檢測靈敏度。

(1)焊接接頭超聲檢測要求探頭聲束具有良好的指向性、較高的接收靈敏度、始波占寬小、雜波少、探頭的前沿尺寸(l₀值)小以及合活的K值K值洗擇的適宜，可保證橫波檢測靈敏度。

(2）橫波斜探頭進行對接焊接接頭的檢測，其聲束中心線應與焊縫中的主要缺陷相垂直,保證焊接接頭中主要缺陷的檢出。

(3）為保證聲束能掃查到整個焊縫截面，探頭K值的選擇應滿足下述要求，即當探頭前沿緊貼焊縫邊緣時，橫波直射波法的主聲束應掃查到至少遠離探頭

側的焊縫下焊角，而一次反射法的主聲束至少應掃查到探頭側的焊縫下焊角。為保證直射波與一次反射波能掃查到焊縫整個截面,K值應滿足下式:

式中：  a：上焊縫寬度的一半

b：下焊縫寬度的一半

t：焊縫母材厚度

 l₀: 探頭前沿長度

實際檢測時所選探頭K值，大于或等于上述計算值,可保證其主聲束能掃查到整個焊縫截面，超聲檢測不漏檢。

對于單面焊,上述公式中的b可以忽略不計,則:

此公式還可轉換為:（雙面焊）或:（單面焊)

式中符號同上。

實際檢測時所選探頭前沿l₀值，小于或等于上述計算值,可保證其主聲束能掃查到整個焊縫截面,超聲檢測不漏檢。

公式推導:根據圖7—5可知，當直射波法掃查到遠離探頭側的焊縫下焊角時（圖中的A點)，聲束軸線與焊縫中心線的交點到工件上表面的距離為d₁，此時d₁點以下焊縫直射波法可檢測;一次反射波法掃查到探頭側的焊縫下焊角時(圖中的B點)，聲束軸線與焊縫中心線的交點到工件下表面的距離為d₂，此時d₂點以上焊縫一次反射波法可檢測為保證橫波斜探頭完全掃查到整個焊縫截面,應有:

根據圖7—5可得出:

（4）實際工作中，K值的選擇在滿足聲束完全掃查到整個焊縫截面的前提下，,可根據工件的厚度來選擇。薄板焊接接頭超聲檢測，為避免近場區的影響，提高定位定量精度，一般采用大K值探頭。厚度較大焊接接頭檢測，為縮短聲程、減少衰減、提高檢測靈敏度以及減少打磨寬度,一般采用K值較小的探頭。

（5）對于低合金高強鋼，其厚壁焊縫中的裂紋，經實踐證明，采用較大和較小的兩種K值探頭分別檢測，盡管兩者檢測靈敏度完全相同，但K值較小的探頭很難發現甚至根本發現不了此種裂紋，容易漏檢。因此，盡管焊縫母材很厚，但在條件允許的情況下,也應盡量采用K值較大的探頭，或者同時采用較大和較小兩種K值探頭聯合檢測。

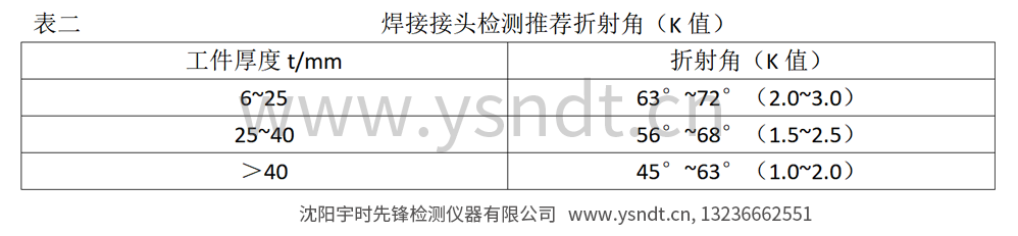

超聲檢測時，K值常因工件中的聲速變化及探頭的磨損而發生變化，在超聲檢測前應對K值進行測定，并在超聲檢測過程中經常進行校驗。推薦采用的斜探頭折射角(K值)見表2。
